Adaptateur cartouche SMS à MarkIII/SMS-J

twitter@raphnetlabs
Contenu: Introduction | Schéma | Circuit imprimé | Boîtier | Avertissement

Introduction

Alors que les cartouches de jeu SMS Américaines et Européennes utilisent un connecteur doté de 50 broches, la version japonaise de la SMS et la Sega Mark-III utilisent un connecteur à 44 broches. Les deux systèmes sont sinon compatibles et un adaptateur tout simple permet aux cartouches à 50 broches d'être jouées sur un système japonais.

J'ai conçu un tel adaptateur il y a quelques années, et j'ai décidé d'en publier le schéma sur cette page.

Un concept de boîtier imprimable est aussi offert et utilisable avec le circuit imprimé vendu dans la boutique raphnet-tech.

Le gerbers pour fabriquer le PCB ne sont pas offerts. Économisez du temps et encouragez moi en achetant un circuit tout assemblé :)

Voici quelques photos du résultat:
Face avant

Face avant

Face arrière

Face arrière

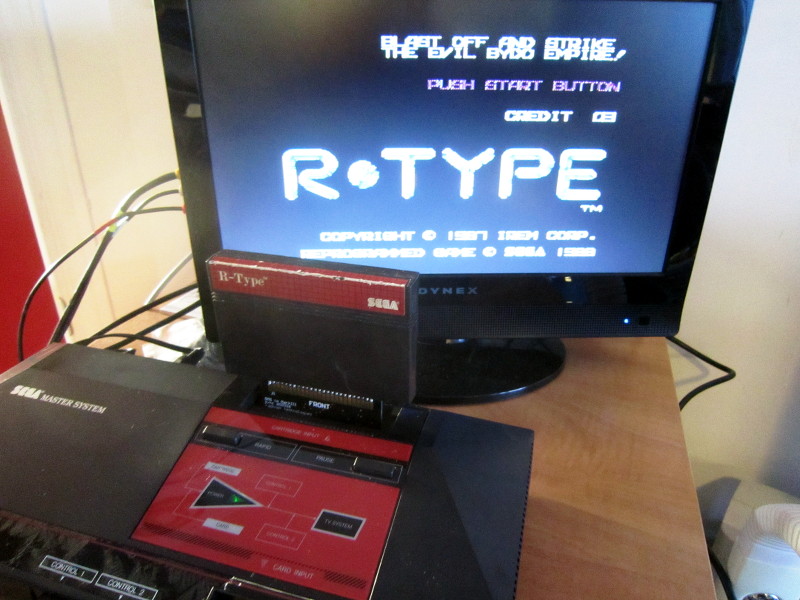

R-type

R-type

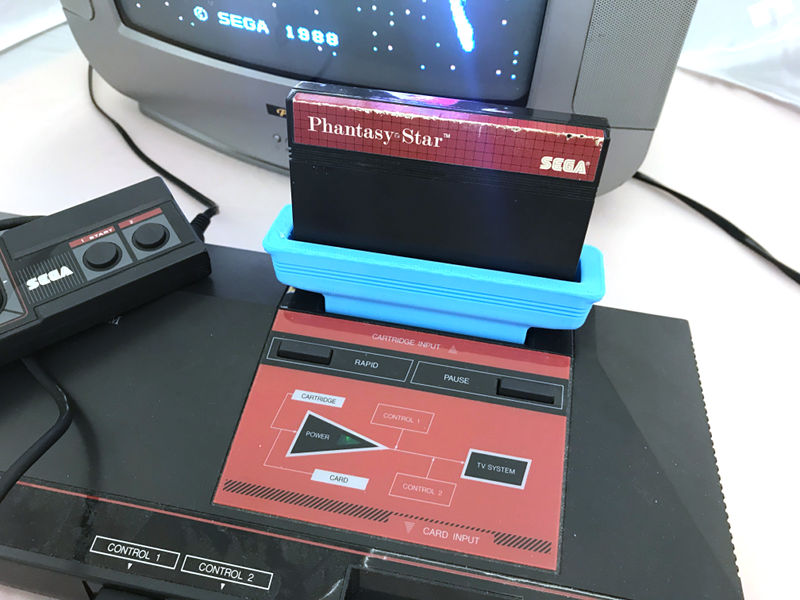

Avec le boîtier

Avec le boîtier



goto top

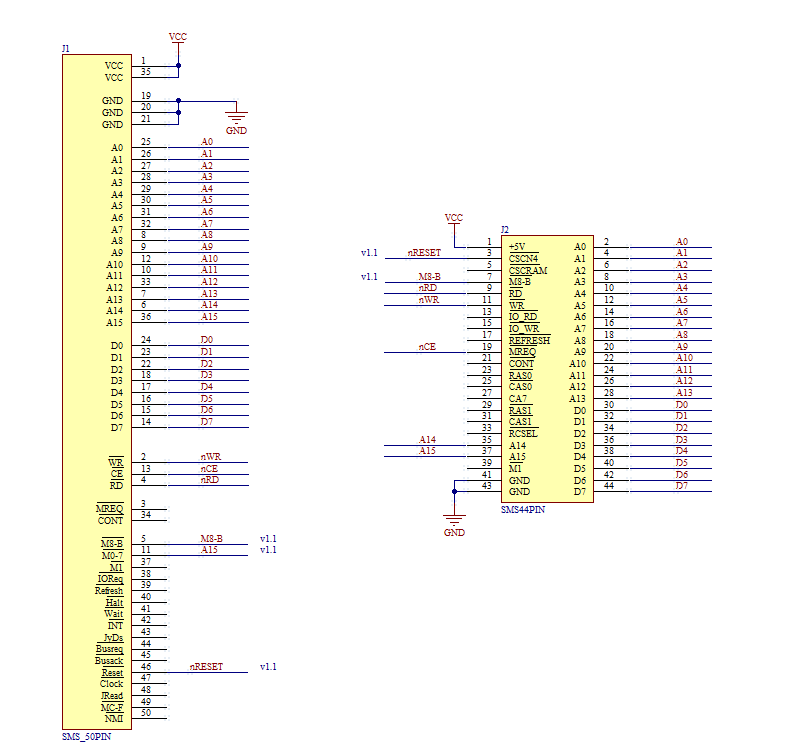

Schéma



goto top


Circuit imprimé

J'ai dessiné et fait fabriquer un circuit imprimé car fabriquer l'adaptateur en modifiant une cartouche de Mark-III aurait pris trop de temps (et n'aurait pas été très beau).



Voici le PCB une fois assemblé. Ils sont vendus dans mon magasin en ligne.

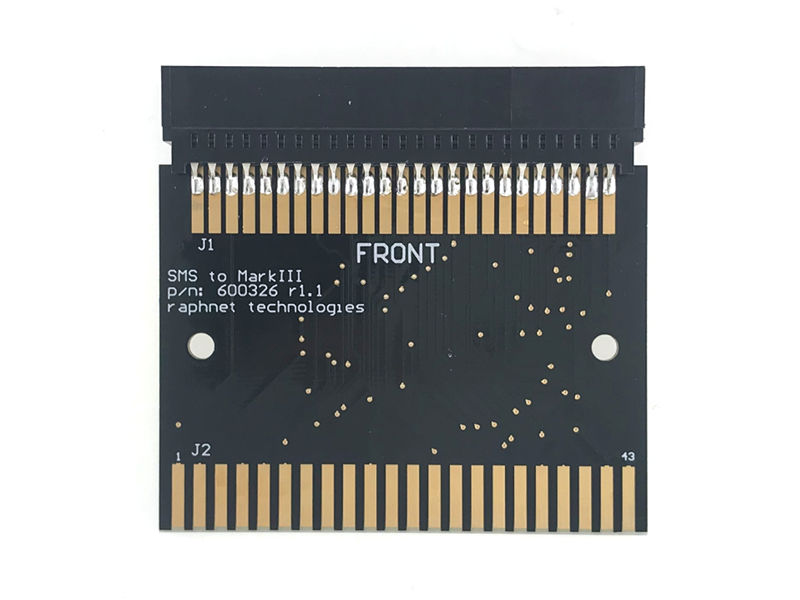

Face avant

Face avant

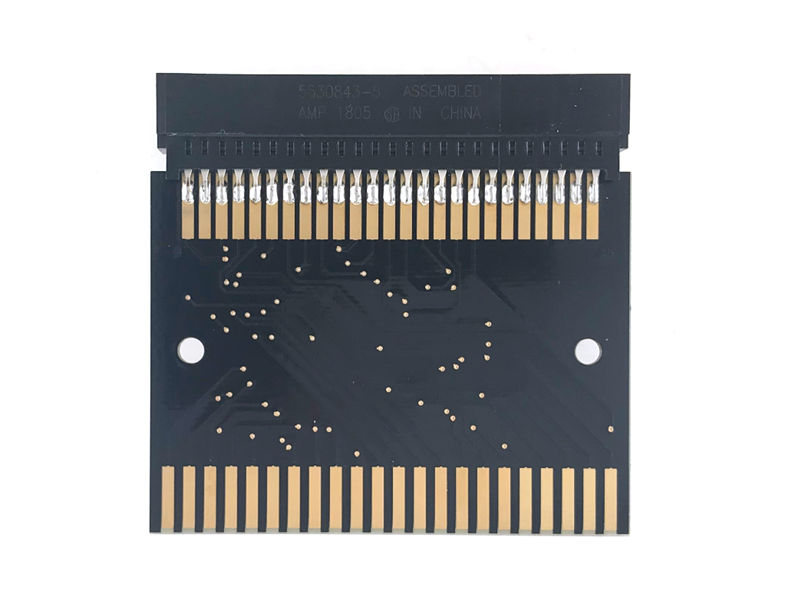

Face arrière

Face arrière



goto top


Boîtier

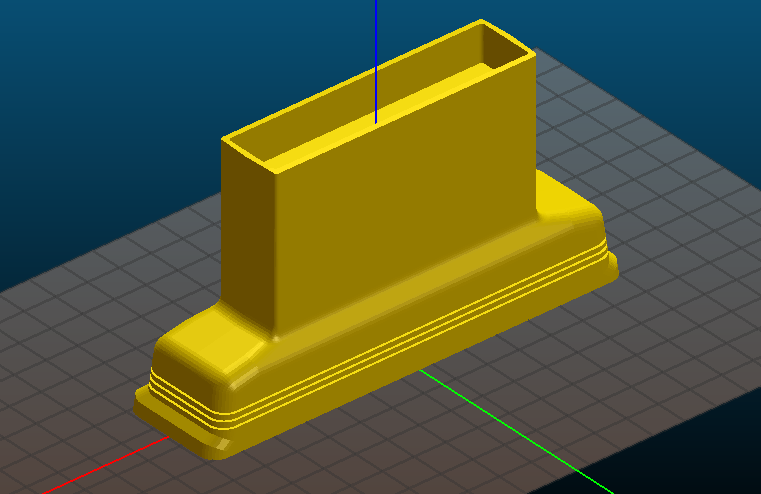

J'ai modélisé un boîtier imprimable en 3D qui protège le circuit imprimé, facilite l'utilisation et évite les erreurs regrettables telles que d'insérer la cartouche dans le mauvais sens..

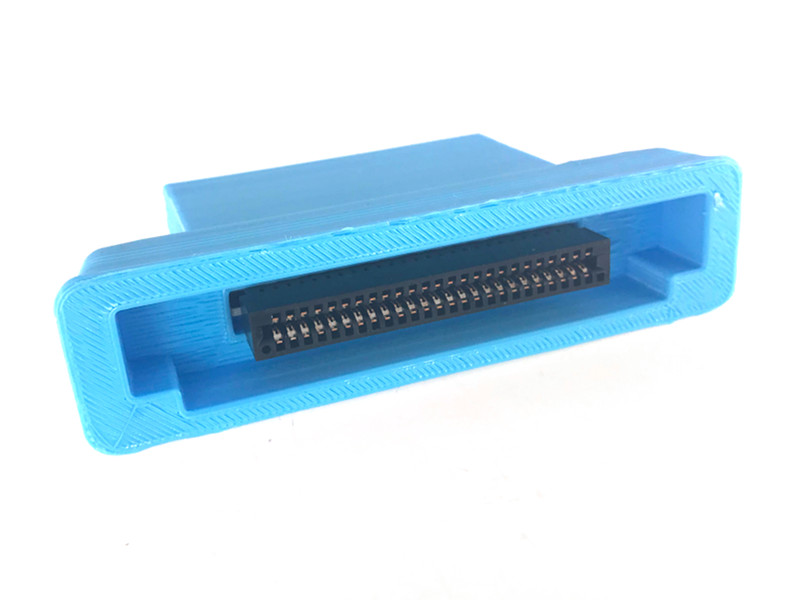

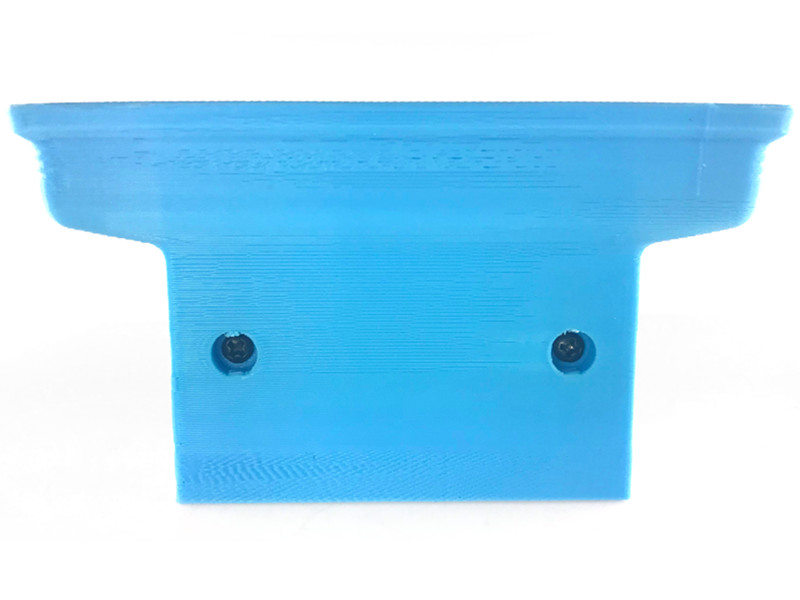

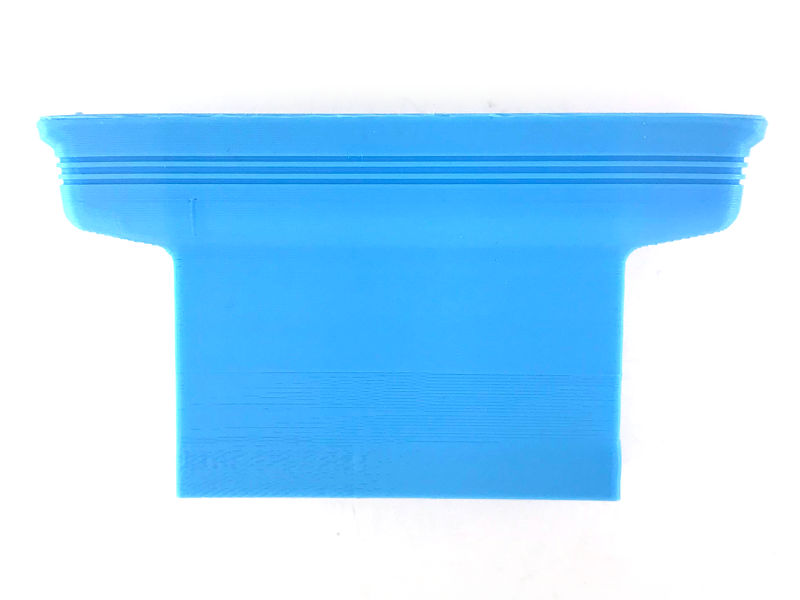

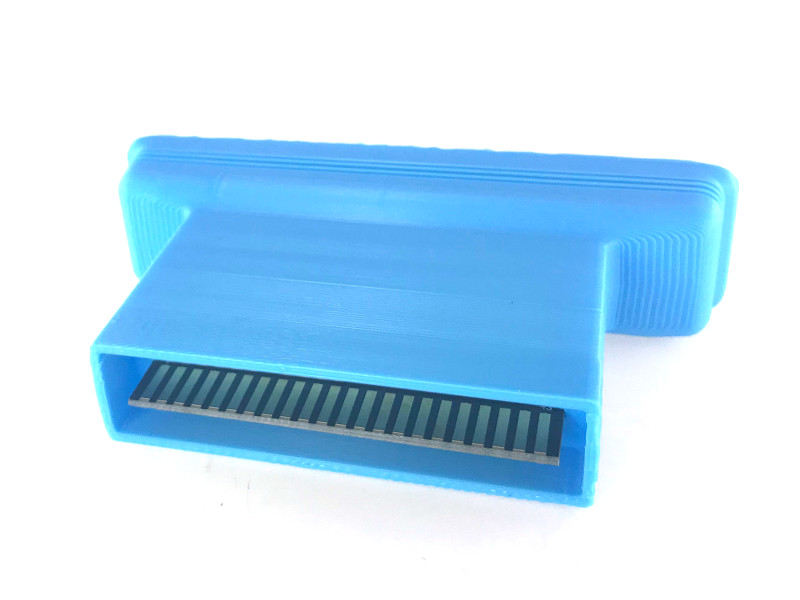

Voici le résultat imprimé:




Imprimez votre boîtier!

Voici le fichier .STL du boîtier: sms_to_markiii.zip

goto top


Avertissement

Je ne saurais être tenu responsable pour les dommages que l'utilisation des informations ou la mise en œuvre des instructions présentées sur cette page pourrait causer à votre équipement, à vous-même ou à autrui. Aussi, je ne donne aucune garantie quant à l'exactitude des informations et à leur fonctionnement.
