Introduction

Adaptateurs préassemblés disponibles dans le magasin en ligne

Photos

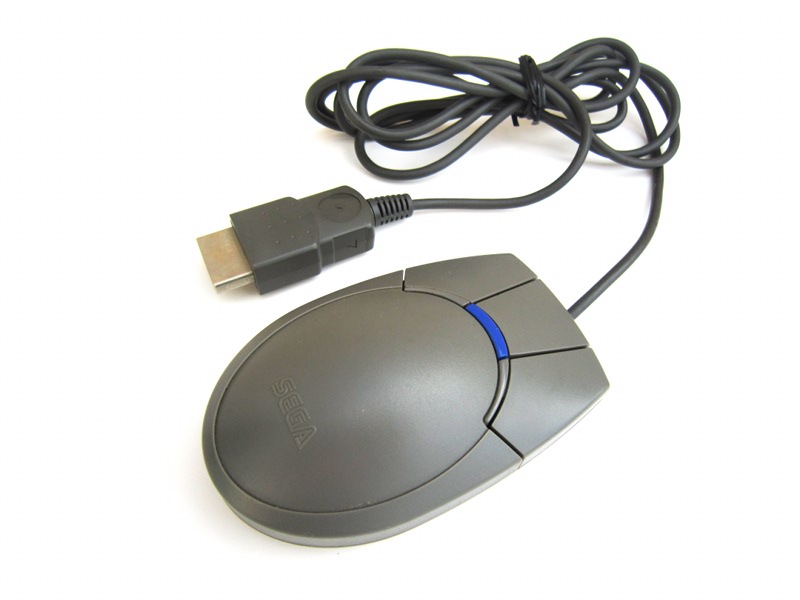

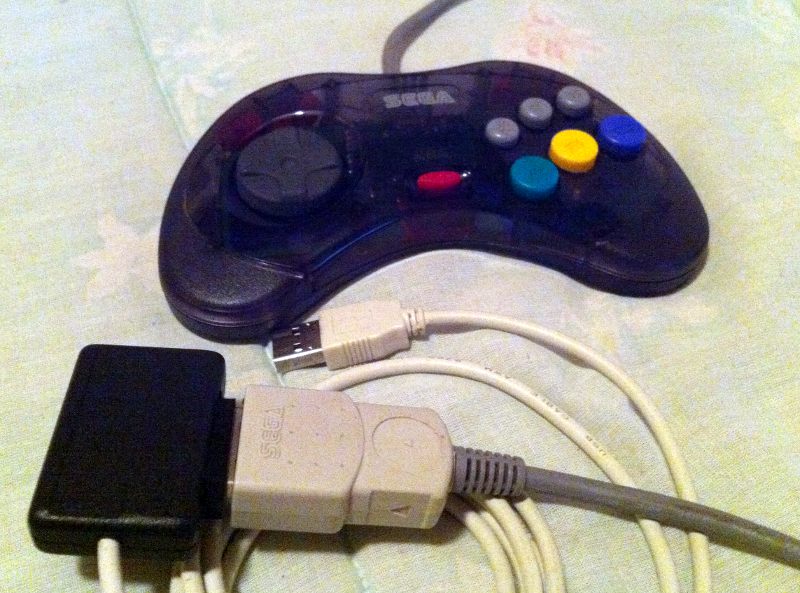

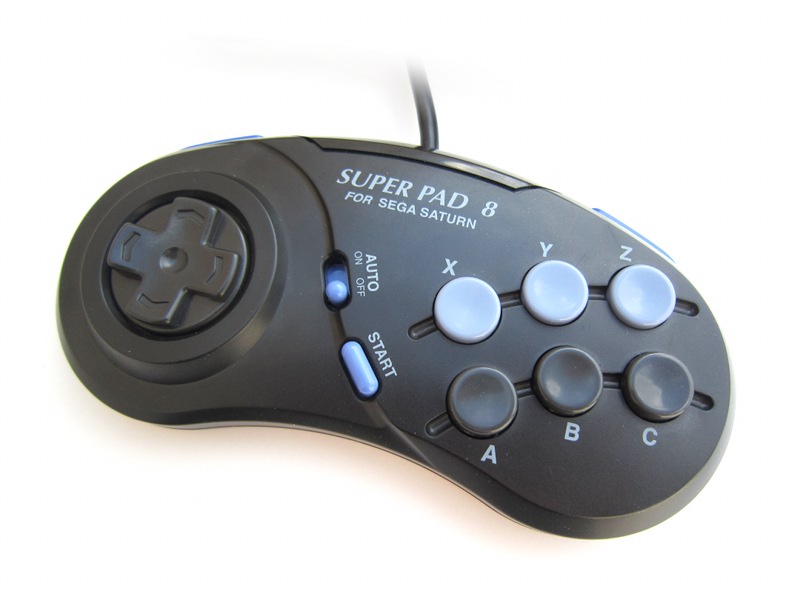

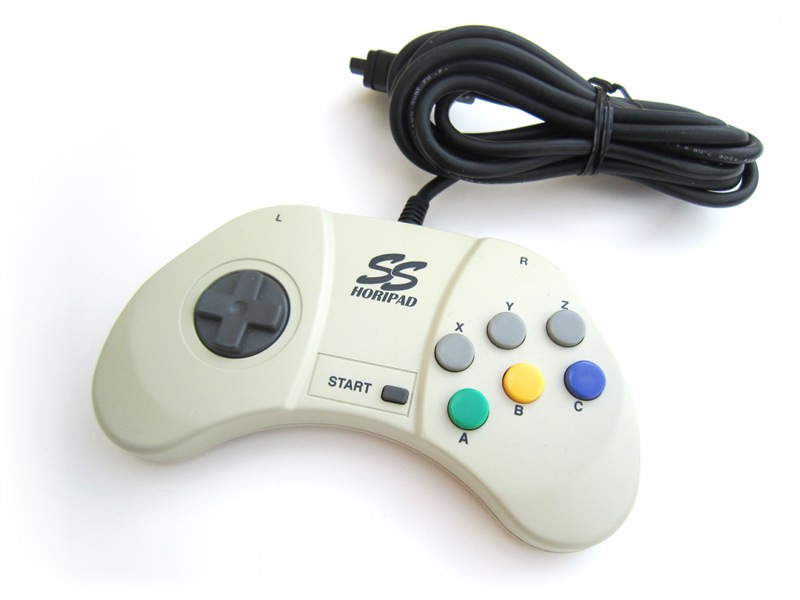

Voici les périphériques avec lesquels j'ai développé cet adaptateur.

Fonctionne aussi avec la HSS-0101 et la MK-80116 de Sega.

Si vous avez la chance de tester avec d'autres modèles de manettes, veuillez m'en informer pour que je puisse les mentionner ici.

---

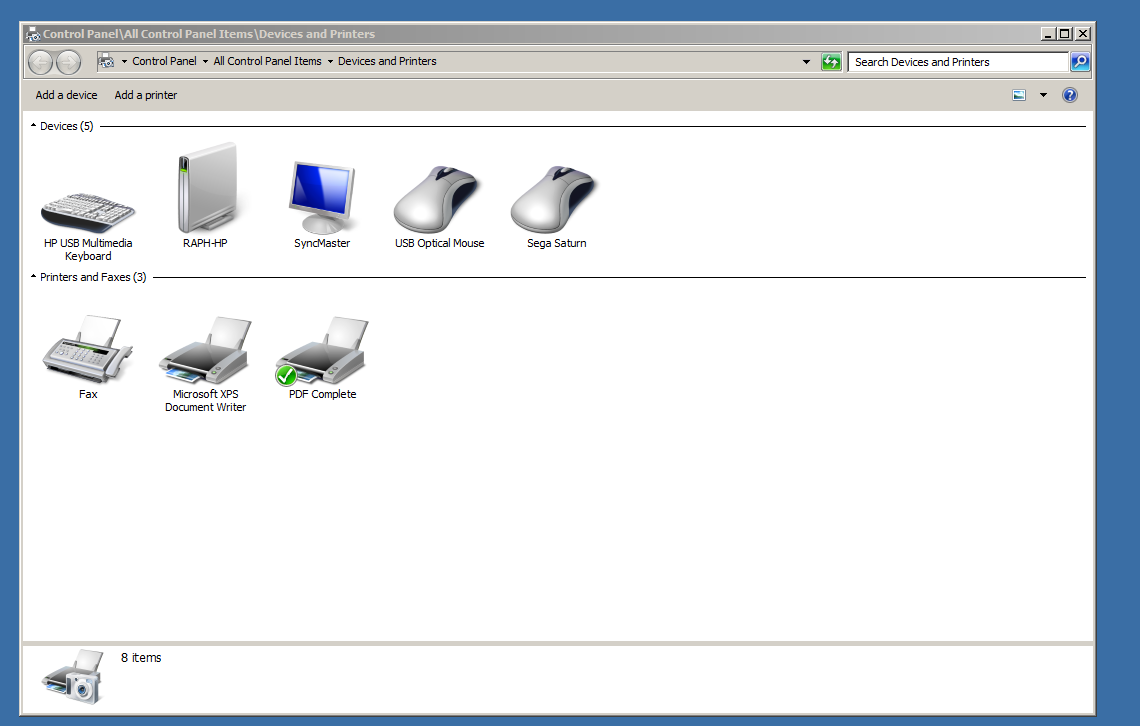

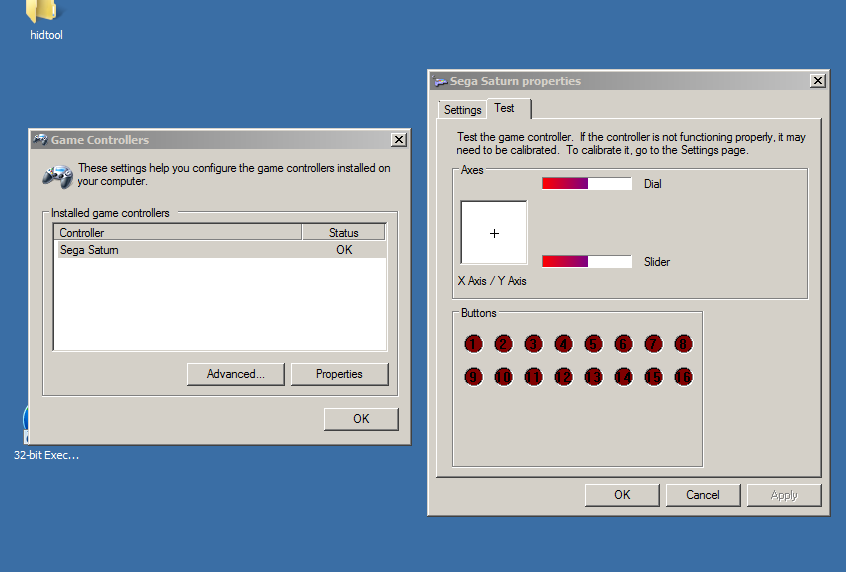

L'adaptateur apparaît comme un hybride souris/joystick sous Windows 7 tel que démontré par les saisies d'écran suivantes:

---

Photos provenant des utilisateurs:

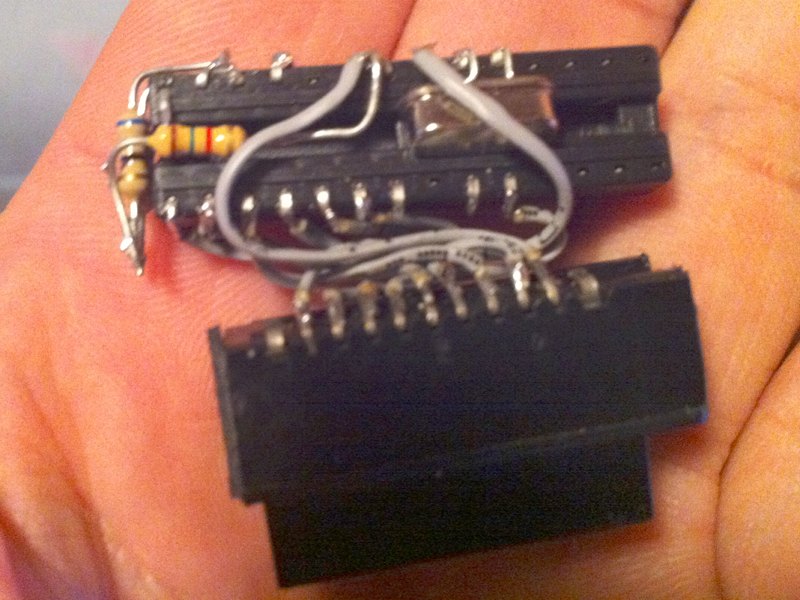

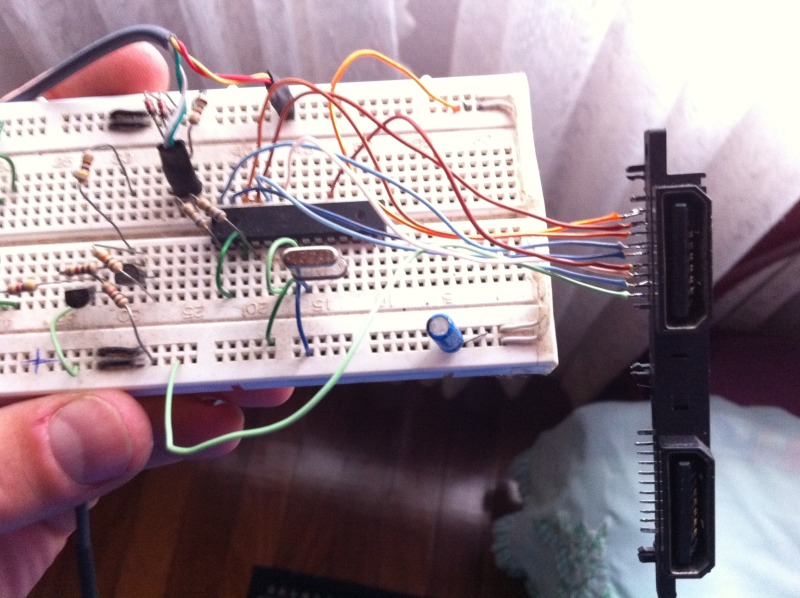

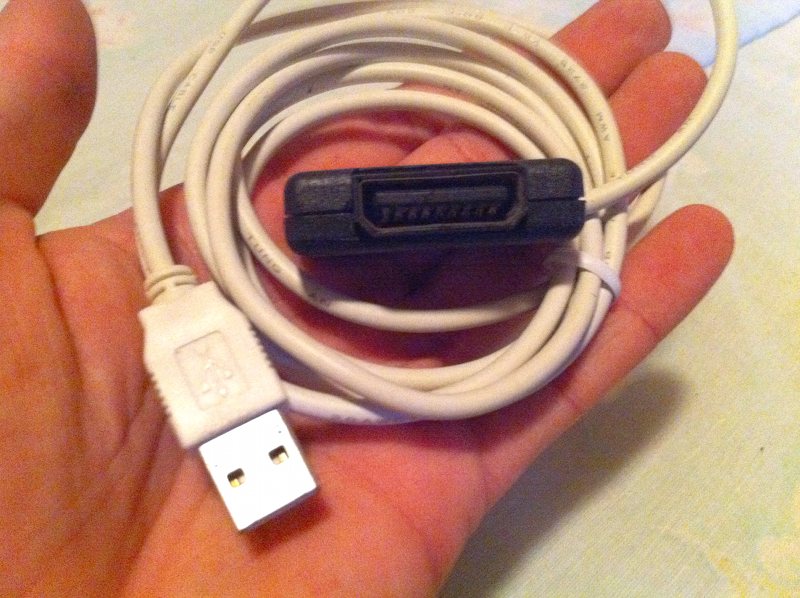

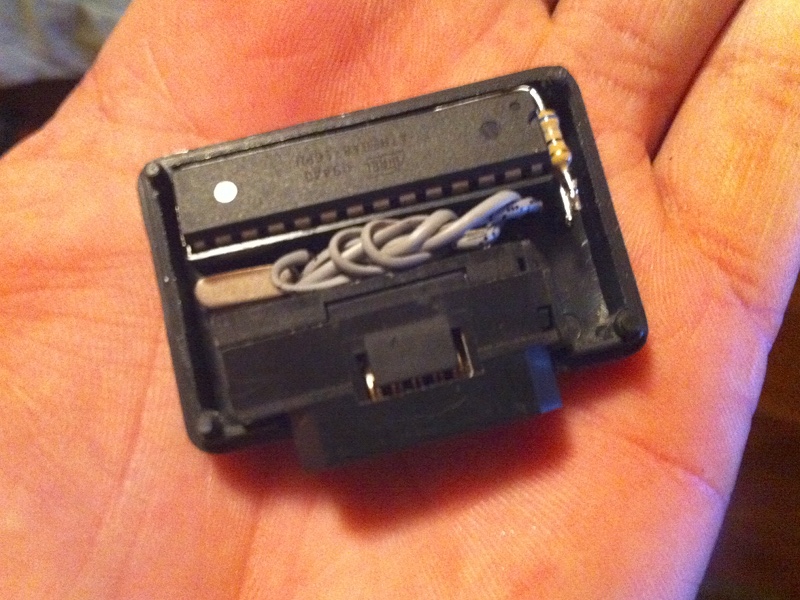

William Schneider m'a fait parvenir les photos suivantes de son assemblage. Il me confirme aussi que tout fonctionne bien avec la manette HSS-0101 de Sega, et que le firmware 1.1 fonctionne très bien avec la PS3.

Boutons

Les configurations de bouton suivantes sont disponibles. Pour activer une configuration spécifique, appuyez et maintenez le bouton correspondant, branchez l'adaptateur (ou allumez le pc/console), puis relâchez le bouton.

SLS (default)
Saturn	USB	PS3
A	2	X
B	3	Circle
C	6	R1
X	1	Square
Y	4	Triangle
Z	5	L1
S	10	Start
L	7	L2
R	8	R2

SLS Alt (hold A)
Saturn	USB	PS3
A	2	X
B	3	Circle
C	6	R1
X	1	Square
Y	4	Triangle
Z	5	L1
S	9	Select
L	7	L2
R	8	R2

VIP (hold B)
Saturn	USB	PS3
A	1	Square
B	2	X
C	3	Circle
X	4	Triangle
Y	5	L1
Z	6	R1
S	9	Select
L	7	L2
R	8	R2

v1.0 (hold C)
Saturn	USB	PS3
A	1	Square
B	2	X
C	3	Circle
X	4	Triangle
Y	5	L1
Z	6	R1
S	7	L2
L	8	R2
R	9	Select

Avec la PS3, les mappings SLS (defaut) et SLS ALt sont généralement les plus appropriés. On m'informe qu'ils fonctionnent très bien avec (au moins) Super Street Fighter IV, Tekken 6, BlazBlue: Continuum Shift, Virtua Fighter 5, Arcana Heart 3, Hard Corps: Uprising, Soul Calibur, Disgaea 3 et Mortal Kombat 9.

Configuration du « 3D Controller »

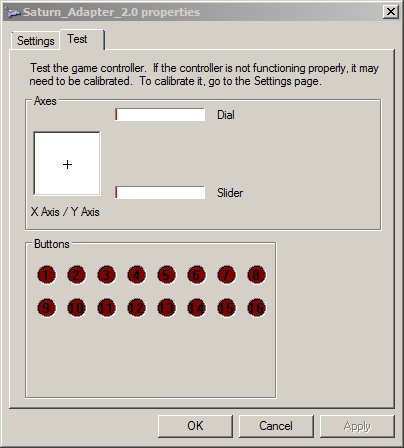

La configuration de la manette 3D est parfois difficile à cause des leviers L/R à l'arrière de la manette qui, au repos, n'occupent pas une position centrée. Le problème se manifeste généralement lors de la configuration des boutons dans un émulateur, tel Yabuse. En effet, dès qu'une association de bouton est tentée, l'émulateur détecte que le levier L ou R est actif est lui associe le bouton ou l'axe qui devait être configuré.

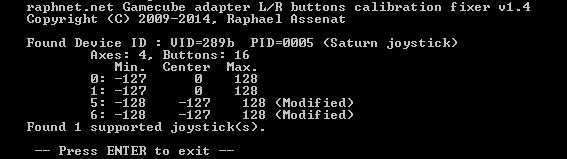

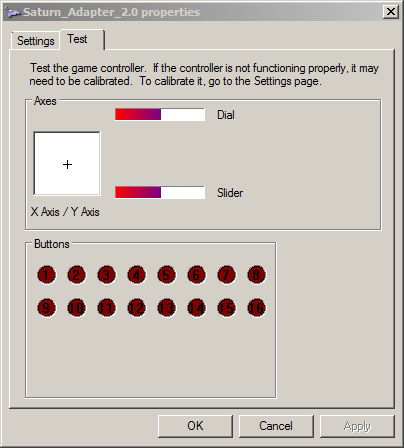

Si vous exécutez ce petit outil sous Windows, les données de calibration de la manette seront altérées de manière à ce que la position de repos de L et R soit vue comme centrée par les jeux, et donc inactive.

Téléchargement: gc_calfix_ng.exe


Idéalement, les émulateurs ne devraient considérer que les boutons physiques qui deviennent actifs après la sélection du bouton à configurer. Cela éviterait ce genre de problème...

Schema

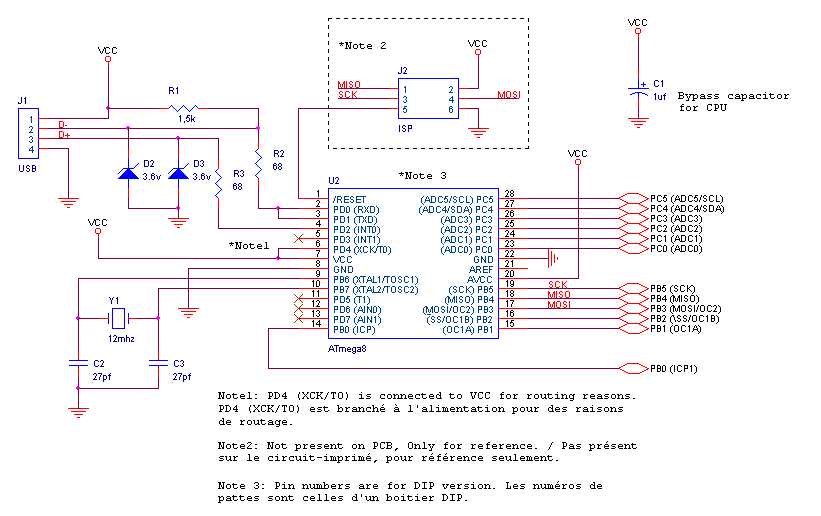

Voici le schéma de base. Pour le raccordement avec la manette Saturn, se référer au tableau.

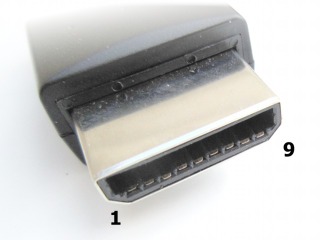

# broche sega	I/O Micro.	Descriptin/ Nom(s)
1	N/A	Alimentation 5 volts / VCC
2	PC2	D1
3	PC3	D0
4	PC5	S0
5	PC4	S1
6	PB5	D5 ou TL (handshake)
7	PC0	D3
8	PC1	D2
9	N/A	GND

J'ai utilisé l'information sur la page suivante comme point de départ:
Sega Saturn Pad Info.

Le signal documenté "+5v (Inp)" dans la page donnée ci-dessus est en fait une sortie logique sur la manette analogique et la souris. Ce signal fait partie du mécanisme de communication. Ce mécanisme est en fait le même que le multitap pour genesis utilise tel que documenté ici:
http://www.raphnet.net/divers/documentation/genesis_multitap.txt

---

Liste des composantes:

Ref	Description
U2	Un micro-contrôleur ATmega8a ou Atmega8. Ne pas utilise la famille ATMEGA8L-*, car l'horloge de 12Mhz dépasserait la limite.
R1	Résistance de 1.5k. Ordinaire au carbone 1/4 watt.
R2, R3	Résistance de 68 ohms. Ordinaire au carbone 1/4 watt.
D2, D3	Diodes Zener de 3.6 volts.
Y1	Crystal de 12 mhz
C2, C3	Condensateurs de 18 pf. Si votre cristal recommande une autre valeur, utilisez la.
C1	Condensateur de 1 uf. Installer près du ATmega8.
J2	Connecteur 2x3 (6 broches), espacement 2.54mm. Pour la programmation du ATmega8.

Pour la connection USB, simplement dénuder un cable USB et souder les fils directement sur le circuit. USB utilise des couleurs de fils standardisés, mais soyez vigilant, il y a parfois des exceptions.

	Couleur	Description
	Rouge	+5 volts
	Noir	Ground
	Vert	D+
	Blanc	D-

Programmation et code source

Les microcontroleurs sont des composantes qui doivent être programmés pour qu'elles fassent quelque chose d'utile. Voici donc le fichier .hex qu'il faut programmer dans le microcontroleur.

Plusieurs micro-contrôleurs possèdent ce qu'on appelle 'Fuse bytes'. Dans le cas du ATmega8, il y en a deux: Le 'high byte' et le 'low byte'. Ces deux octets servent à configurer certains paramètres du microcontroleur. Quel type d'horloge? Crystal? Résonateur? Oscillateur RC interne? Permettre la programmation par ISP? Il est très important de configurer les fuse bytes avec les bonnes valeurs. L'utilisation de mauvaises valeurs peut rendre le micro-contrôleur inutilisable.

Pour ce projet, voici les bonnes valeurs:
high byte = 0xc9, low byte = 0x9f

Pour de l'information sur la programmation d'un AVR, visitez ma page sur la programmation d'AVR

Pour ceux qui aimeraient modifier le comportement de l'adaptateur ou supporter d'autres types de manettes, le code source est disponible sous la license GPLv2.



Contactez moi à l'addresse raph@raphnet.net si vous faites des modifications intéressantes.

Combinaison Vendor ID/Product ID USB:
Veuillez ne pas réutiliser ma combinaison VID/PID pour des projets dérivés ou autres. Obtenez-en un vous-même (ou inventez-en un à vos risques). J'avais acheté les miens chez mecanique dans le temps où ils en revendaient car c'était moins cher que de devenir membre du forum des implémenteurs USB (2000$ US)...

Version v2.0 14 Juillet 2013
Compatibilité améliorée: Séparation des fonctions souris et joystick. La souris est détectée à la mise sous tension. Règle les problèmes avec Linux et MaxOS X.
Fichier(s): saturn_usb-2.0.tar.gz (66.2 KB) saturn_usb-2.0.hex (12 KB)

Micro-contrôleurs Atmega8 pré-programmés (boîtier DIP) disponibles

Circuit imprimé

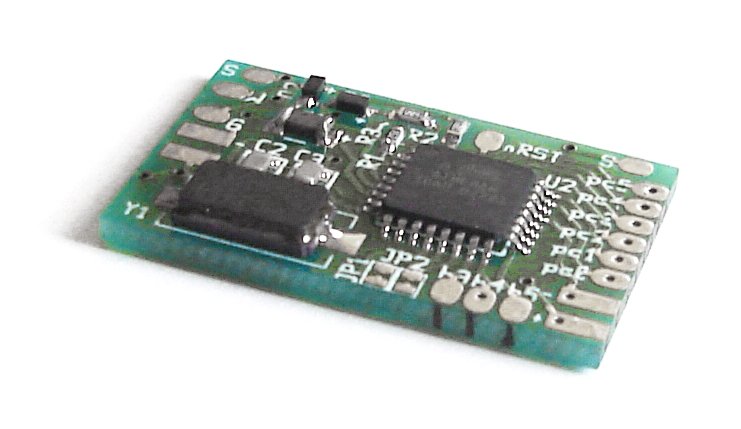

Une partie de ce projet peut être réalisé en montage en surface à l'aide de mon circuit Multiuse PCB2. Voici une photo de ce circuit:

Multiuse PCB2:

Circuits assemblés et programmés disponibles

Avertissement

Je ne saurais être tenu responsable pour les dommages que l'utilisation des informations ou la mise en œuvre des instructions présentées sur cette page pourrait causer à votre équipement, à vous-même ou à autrui. Aussi, je ne donne aucune garantie quant à l'exactitude des informations et à leur fonctionnement.
