Oscilloscope à lampes



Qu'est-ce que c'est?

C'est un oscilloscope analogue. Ce qui le rends plus intéressant qu'un oscilloscope ordinaire est le fait qu'il utilise des lampes au lieu d'utiliser des transistors.

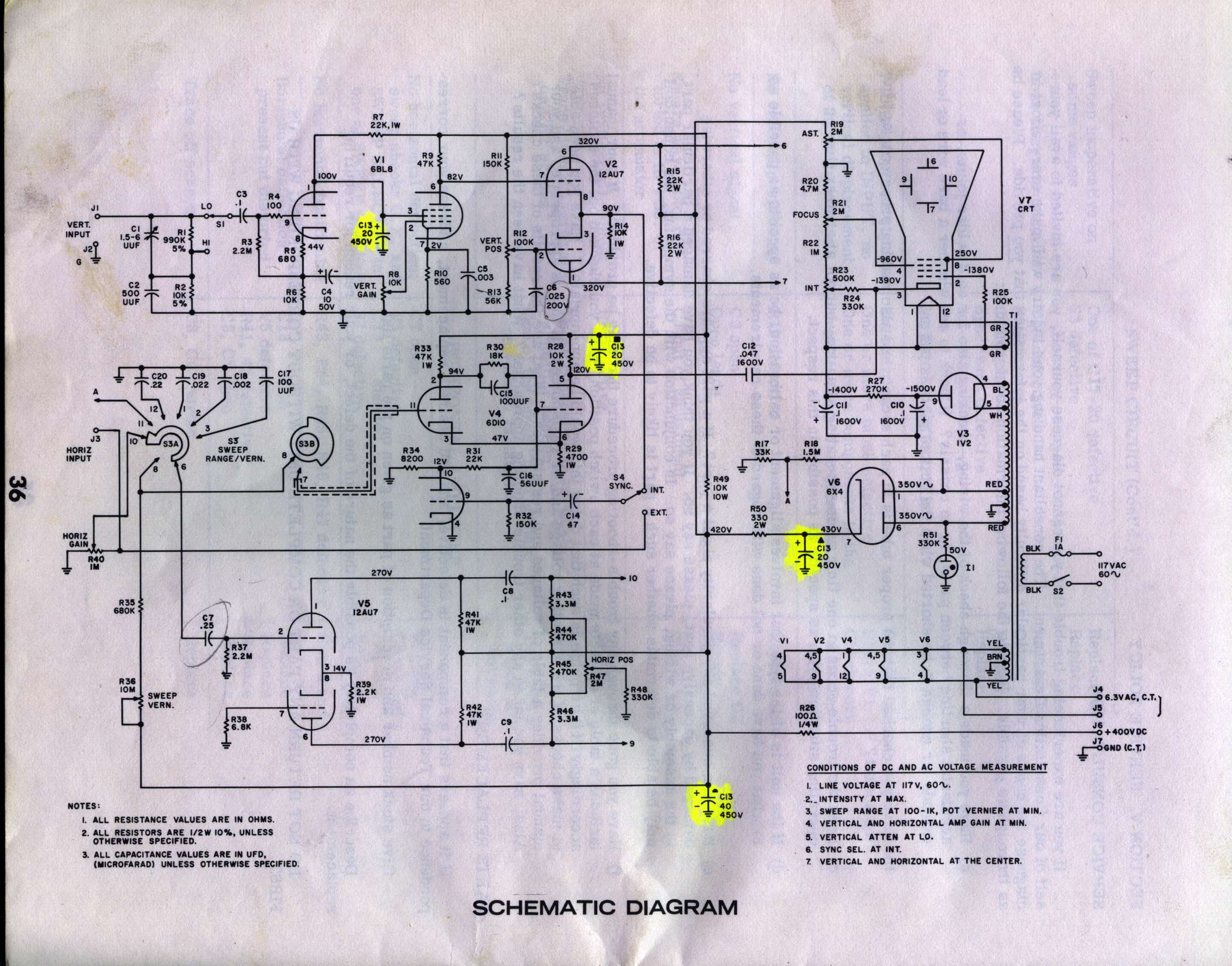

J'ai pensé mettre quelques photos et des informations sur cet oscilloscope sur cette page. Voici donc le schéma pour ceux que ça intéressent. schematic.jpg (300k)


Retour en haut


Détails

C'est un oscilloscope de marque RCA, modèle 54-45. Il s'agissait d'un kit à assembler destiné aux cours d'électronique donnés par RCA Institutes, Inc.

- Extrait de la section "Features" du manuel:
  • Compact, lightweight design. Fits on any bench, goes anywhere.
  • Flat-face CRT gives full utilization of face area.
  • Intensity and focus controls plus astigmatism adjustment.
  • 4-range sweep generator covers 10 cycles to 100,000 cycles.
  • 1500 volt high-voltage supply for sharp, bright trace. No blooming.
  • Full retrace blanking and fully automatic sync.
  • Removable green filter easily snaps into the front of the plastic bezel.
  • Permits external use of the power supply, with 400 VDC at 20ma and 6.3 VAC at 300ma, available at rear pin jacks.
Dernièrement, j'ai numérisé le manuel complet. Vous pouvez télécharger un fichier zip contenant les images ici:
scope_manual.zip (5.2M)



Retour en haut


Photos

Voici des photos de mon oscilloscope:





Retour en haut


Supplement d'informations

Voici quelques sites contenant des informations sur les appareils à lampes:

A faire...
