Pour un de mes projets (Décodeur de DTMF), j'avais besoin d'un circuit permettant d'extraire l'audio d'une ligne téléphonique. J'ai découvert un site plein d'exemples de circuits, et j'en ai assemblé un répondant à mes besoins:
  • Sortie RCA, avec un signal adéquat pour pouvoir utiliser le circuit avec un système de son sans amplification
  • Le circuit doit pouvoir être branché en permanance sur la ligne sans décrocher celle-ci.
  • Le circuit doit protéger l'équipement audio contre les surtensions et la sonnerie du téléphone.

goto top Retour en haut



Shéma [cacher]
J'ai trouvé une multitude de shémas sur le site suivant:
Telephone line audio interface circuits

Le schéma que j'ai utilisé est le suivant:

TIP   o------)(--+    +-----+----+------ audio out
                 | || |     |    |
                  )||(      |    | 1n4001
                  )||(     _|_  _|_
                  )||(     /_\  \_/
                  )||(      |   -|-
                 | || |     |    |
RING  o----/\/\/-+    +-----+----+------ audio gnd
            620
         Transfo d'isolation 600ohms
Dans mon montage, l'interrupteur permet de substituer la résistance de 620 ohms par une résistance de 33k. Cela permet d'atténuer le signal à la sortie audio out, mais pour cela il faut aussi mettre une résistance(10k par exemple) entre audio out et audio gnd.

Important: Je sais que ce circuit fonctionne au Canada et aux Étas-Unis. Par contre, j'ignore si il fonctionnerait aussi en Europe car je ne connais pas les systèmes téléphoniques européens(Je ne sais même pas s'ils sont différents du notre). Si vous pouvez répondre a mes questions, ce serait apprécié. Merci.


goto top Retour en haut



Photos [cacher]

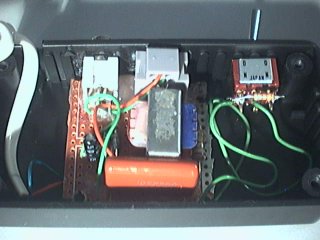

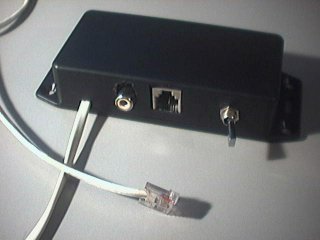

Voici 2 photos représentant l'intérieur et l'extérieur du montage:


J'ai fabriqué le tout en utilisant les pièces d'un vieux répondeur. J'ai acheté le boïtier dans un magasin d'électronique local, King George Électronique.


goto top Retour en haut



Avertissement [cacher]
JE NE SUIS PAS RESPONSABLE SI VOUS UTILISEZ CE CIRCUIT ILLÉGALLEMENT POUR ESPIONNER LA VIE PRIVÉE DES GENS.
Je ne saurais être tenu responsable pour les dommages que la mise en oeuvre des instructions présentées sur cette page pourraient causer à votre équipement ou à vous-même. Aussi, je ne donne aucune garantie quant à l'exactitude des informations et à leur fonctionnement. Notez toutefois que les procédures ci-haut ont fonctionnées sans aucun problème pour moi.
