Resumé

Il y a quelques temps, après avoir visité certains sites, j'ai eu envie de faire des arcs électriques. J'ai réussi à en faire, et j'ai décidé de résumer mes expériences sur cette page.

goto top Retour en haut


Transfo de four micro-ondes

La première source de haut voltage que j'ai réussi à obtenir est un transformateur de four à micro-ondes. La plupars de ces transformateurs donnent un voltage de sortie d'environ 2000Volts @ 200-300 mA.

J'ai aussi utilisé la diode et le condensateur qui venaient du même four à micro-ondes. Le transformateur est un PX771 de toshiba. Le condensateur est de 0.89uf@2100Volts et la diode est une SR101-C. Le tout forme un doubleur de voltage.
H o--------) || (---
           ( || )      1.5 Vac  (Normalement pour le filament du magnetron)
           ) || (---
           ( ||
           ) || (----------| |---------+------
115 Vac    ( || )                      |
           ) || (      2000 Vac        |
           ( || )                     _|_
           ) || (-----                \ /      4000 Volts, 50% du temps
           ( ||      |                 |
       ----) ||      |                 |
       |             |                 |
N o----+-------------+-----------------+------
small arc heat
Les arcs produits par ce circuit sont plutot courts. Environ 2 ou 3 millimètres. Sur la photo à droite, l'électrode de droite était rendue très chaude, et ma webcam affiche l'infra-rouge en blancs.

Afin de limiter l'ampérage du circuit lorsqu'un arc se produit, je fais fonctionner le circuit en série avec un four grille-pain de 1500Watts. Allez voir cette page pour voir le montage que j'utilise.


TRÈS DANGEREUX!!!
Un transformateur de four à micro-ondes est assez puissant pour vous tuer. Surtout, n'essayez pas de m'imiter si vous ne savez pas ce que vous faites. Une erreur ça ne pardonne pas et je suis très sérieux.

goto top Retour en haut


Cockroft Walton

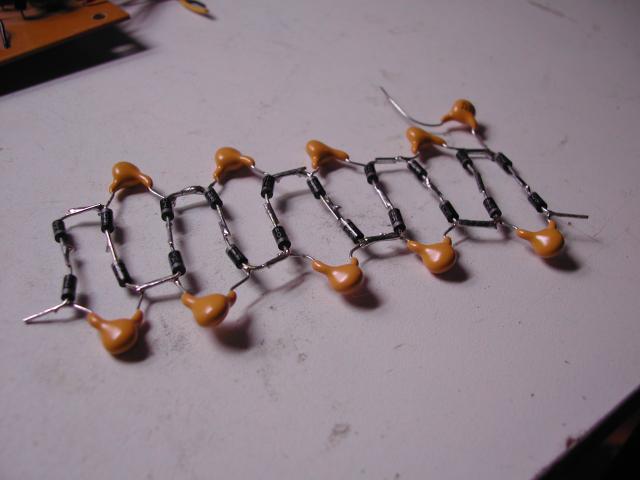

Pour faire des arcs plus longs, j'ai construit un multiplicateur de voltage de type cockroft walton. Il s'agit d'un assemblage de diodes et de condensateurs.

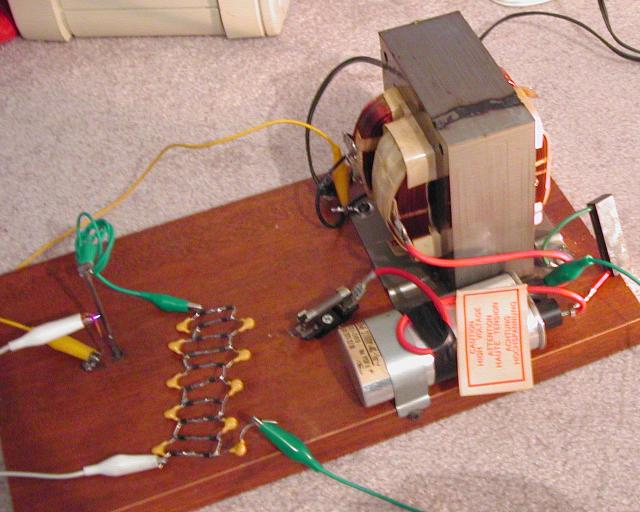

montage

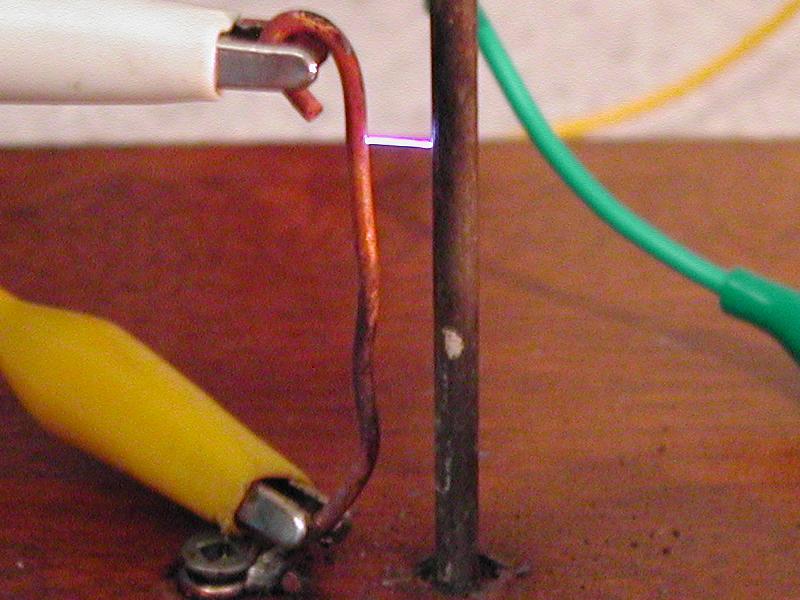

J'ai réussi à obtenir des arcs de 6 millimètres.
Pour le schéma et formules sur les cockroft-walton, visitez http://home.earthlink.net/~jimlux/hv/cw1.htm.

goto top Retour en haut


Flyback

flyback Pour utiliser un flyback de télé, il faut l'alimenter avec des pulsations de DC à environ 15 khz (normalement). L'Onde de 15 khz peut être obtenu en utilisant un 555 ou avec un générateur de fréquences externe (c'est ce que j'ai utilisé). 12 Volts suffit pour obtenir un voltage raisonable d'environ 10Kv-15Kv (je ne suis pas sur du voltage). Bien entendu, la sortie d'un 555 est loin d'avoir la puissance requise pour driver un flyback. II faut utiliser un gros transistor ou un mos-fet. J'ai utilisé un mos-fet IRFBC20, que j'ai récupéré d'un switching power supply.

J'ai alimenté mon flyback avec 10 volts. Je vais réessayer avec un power supply plus puissant, et rajouter les photos dès que possible.

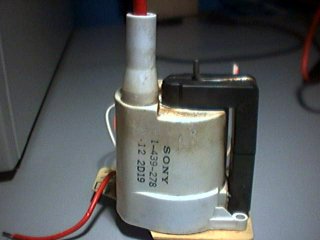

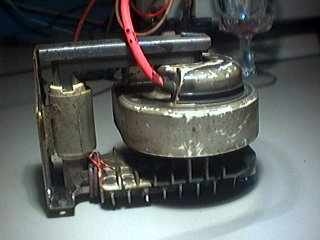

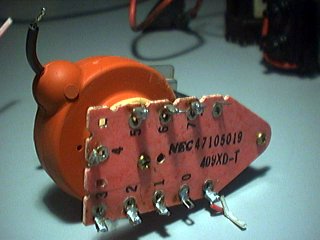

<<<< Voici à quoi ressemble un fly-back... Bien entendu, il y en a d'autres type, tels que celui ci flyback disc, celui-ci common flyback, ou celui-la separate primary
flyback.
Voici quelques photos de ce que j'ai obtenu jusqu'a maintenant:

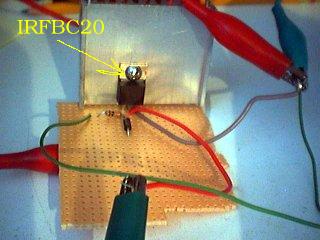

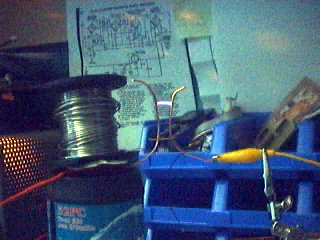

Flyback driver Jacob ladder test
Sur la photo à gauche, vous pouvez voir le circuit qui "drive" le flyback. À droite, il s'agit d'une tentative rapide de construire une échelle de Jacob (Jacob ladder).

Voici un vidéo de ma tentative de fabriquer un jacob ladder. jacob_ladder_test2.mpeg

goto top Retour en haut


Transfo d'ignition?

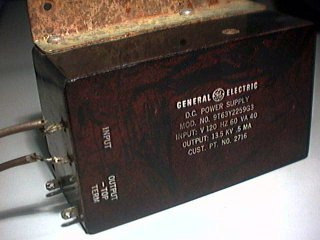

hv transformer Récemment (1 Déc 2002), mon père m'a apporté un transformateur que je crois être (contactez moi si vous avez une meilleure idée) fait pour enflammer l'huile dans les fournaises. Vous pouvez en voir une photo à gauche. Voici les informations inscrites dessus:
GENERAL ELECTRIC
D.C. Power Supply
Mod. No. 9T63Y2259G3
Input: V 120 HZ 60 VA 40
Output: 13.5 KV .5 MA
Cust. Pt. No. 2716
Quoi qu'il en soit, j'ai obtenu de très beaux arcs électriques avec ce transfo. En voici quelques images:
arcs arcs arcs arcs

goto top Retour en haut


Expériences

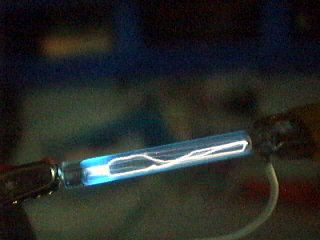

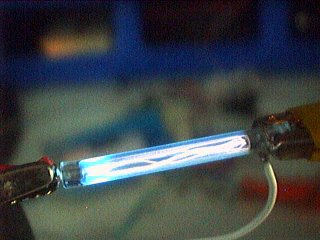

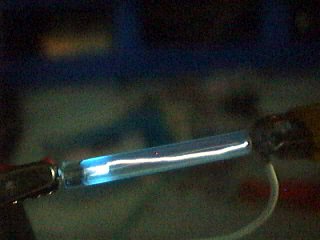

J'ai alimenté un petit tube au xénon (Flash de caméra) avec mon flyback, à différentes fréquences. La lumière produite n'est pas vive car le flyback ne fournit pas un ampérage très élevé. Voici quelques photos:
xenon tube xenon tube xenon tube xenon tube

goto top Retour en haut


Liens

Voici des sites que j'ai trouvés particulièrement intéréssants:

"Quick & Dirty" Marx generator
Le gars utilise un flyback comme alimentation pour son générateur Marx. Je me suis inspiré de son schéma. Si vous avez un peu de temps libre, je vous encorage à visiter l'ensemble de son site, c'est extrêmenent intéressant.

PowerLabs High Voltage Research
Un site intéressant, contenant des informations sur différentes manières d'obtenir du haut voltage. Il y a aussi des clips vidéos.

Snock's High Voltage Page
Encore différentes manières d'obtenir du haut-voltage, des exemples de choses à faire avec du haut-voltage, etc... Une section qui m'a particulièrement intéressée est celle qui résume les différents type de fly-backs.

High Voltage Experimenter's Handbook
Ce site contient de la théorie, des formules, des circuits, et tout ce qu'il faut savoir à propos du haut voltage.

goto top Retour en haut


Avertissement

Je ne saurais être tenu responsable pour les dommages que l'utilisation des informations ou la mise en œuvre des instructions présentées sur cette page pourrait causer à votre équipement, à vous-même ou à autrui. Aussi, je ne donne aucune garantie quant à l'exactitude des informations et à leur fonctionnement.
