Adaptateur manette Gamecube à NES



Introduction

À l'inverse des autres adaptateurs que j'ai conçu qui permettent d'utiliser les manettes d'autrefois sur le matériel moderne, ce projet propose d'utiliser une manette d'aujourd'hui sur du matériel d'hier.

M'étant fait demander de réaliser un adaptateur permettant d'utiliser une manette Gamecube pour jouer à la NES, j'ai passé quelques soirées à mettre au point ce projet, et beaucoup plus de temps à tester (Un réel plaisir de jouer avec la Wavebird).

Caractéristiques:
Adaptateurs complets disponibles dans le magasin!
Adaptateur complet (prêt à jouer)

goto top Retour en haut


Photos

Voici quelques photos. Envoyez-moi les vôtres que je puisse les ajouter ici!
En développemnet.

En développemnet.

Jour que d'une main...

Jour que d'une main...

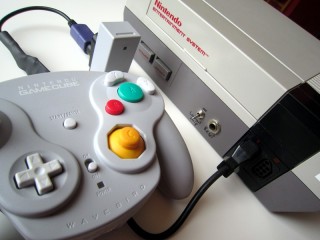

NES et Wavebird

NES et Wavebird

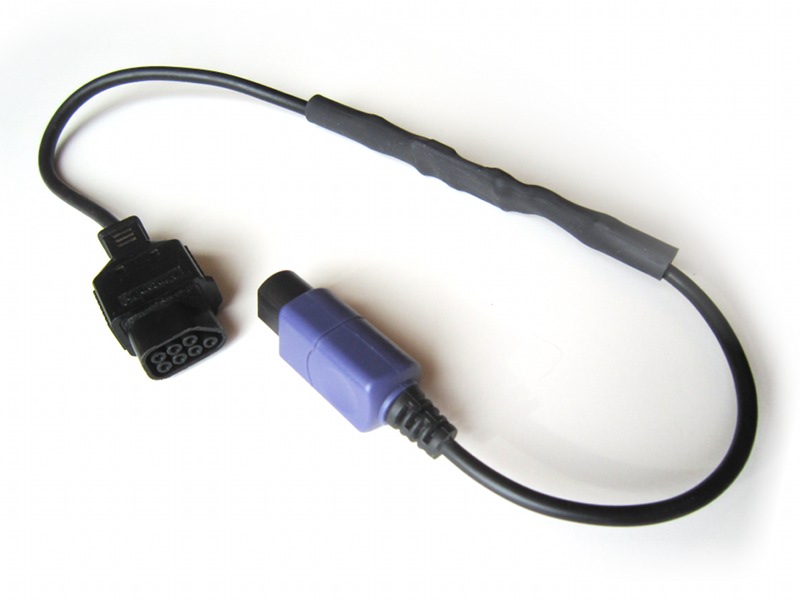

Adaptateur

Adaptateur

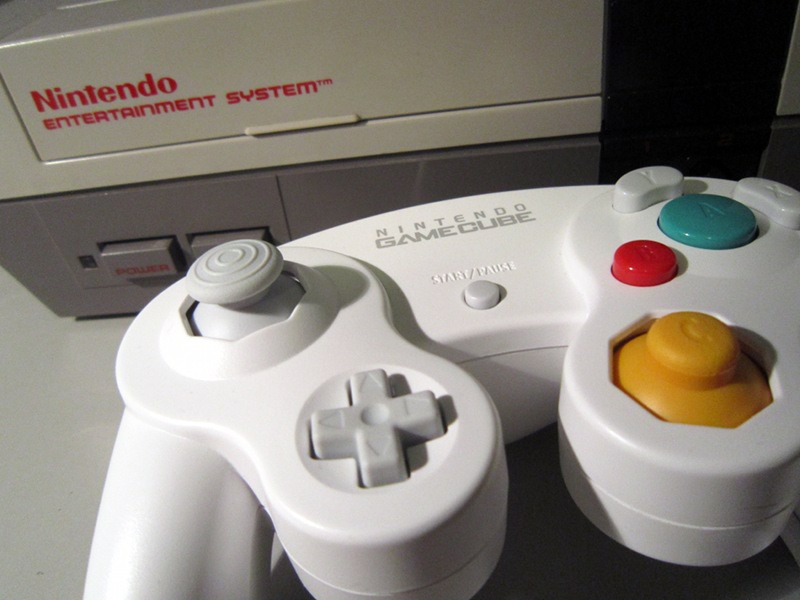

Manette blanche supportée

Manette blanche supportée

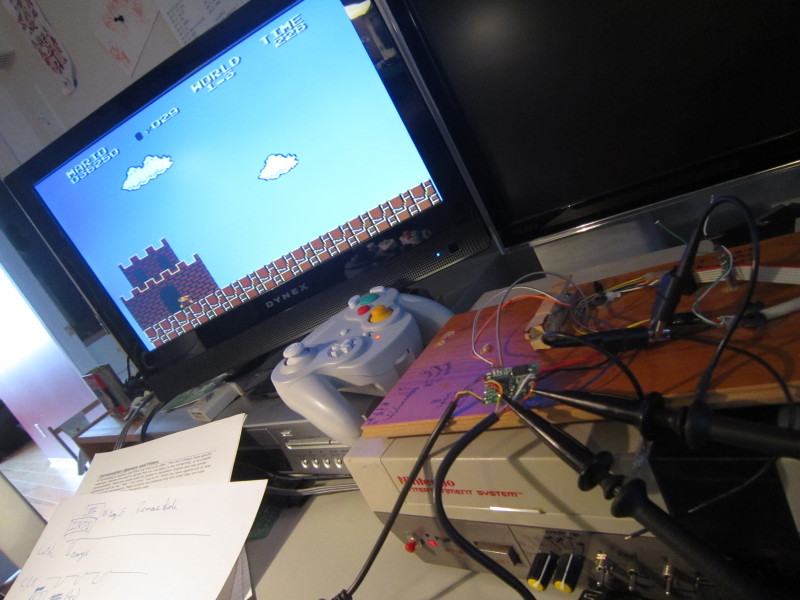

Note: Deux NES sont visibles sur ces photos. Celle que j'ai celle que j'ai modifiée il y a quelques annés et ma NES transformée pour faire tourner la version arcade de Super Mario Bros.

goto top Retour en haut


Fonctionnement

L'équivalence des boutons est simplement la suivante:

GamecubeNES
AA
BB
StartStart
ZSelect
D-PadD-Pad
JoystickD-Pad
LTurbo A/B
Modes spéciaux:
  • Course automatique: Si A est enfoncé lors de la mise sous tension, le bouton NES B sera activé par le joystick lorsque celui-ci est déplacé au delà d'un certain seuil. Essayez Super Mario dans ce mode. Il n'est nécessaire d'appuyer sur un bouton que pour sauter!
  • Sensibilité: Si B est enfoncé lors de la mise sous tension, le seuil à partir duquel un déplacement du joystick entrâine l'activation de la direction D-Pad correspondante du côté NES sera plus bas. (Le stick devient plus sensible). Certains jeux sont plus agréables ainsi.

goto top Retour en haut


Compatiblité

L'adaptateur devrait fonctionne avec la plupart des jeux. Jusqu'à maintenant, les jeux suivant ont été testés. N'hésitez pas à me contacter si vous essayez l'adaptateur avec d'autres jeux!

Baseball, Battle Tank, Blades of steel, Bubble Bobble, Ikari Warriors, Kid Icarus, Legendary Wings, Lifeforce, MetalStorm, Metroid, Paperboy, R.C. Pro-AM, Super Mario Bros, Super Mario Bros II, Super Mario Bros III, Turtles II, Zelda II.

Attention: L'écran de pause de Paperboy ne fonctionne pas à cause que le jeu interroge la manette d'une manière très agressive. Avec le firmware 1.0, il n'est pas possible de retourner au jeu. Des changements au firmware 1.1 font que le jeu recommence immédiatement. (Désolé, mais avec le circuit actuel, je ne peux pas faire mieux. Si le projet devient populaire je pourrais conçevoir un circuit 100% compatible...)

goto top Retour en haut


Partie électronique

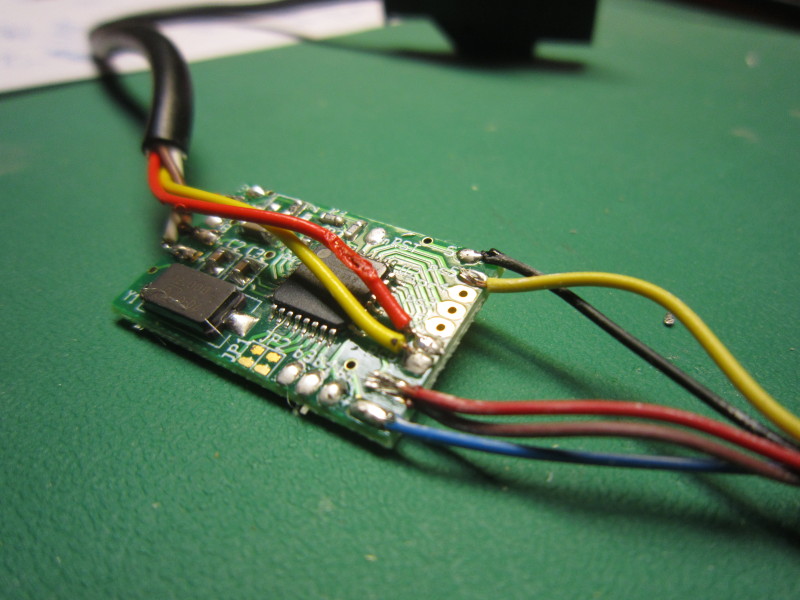

J'ai encore une fois réutilisé mon circuit multiuse pcb2 utilisant un Atmega8a. J'utilise un régulateur linéaire pour abaisser la tension de 5 volt provenant de la NES à 3.3 volt pour la manette Gamecube. Pour ce projet, le circuit est cadencé à l'aide d'un cristal de 12Mhz.

Broche AtmegaSignal NES ou Gamecube
PD2 / INT0NES Latch
PC0NES Data
PC1NES Clock
PC5Gamecube data (avec résistances pull-up externe de 1K vers 3.3 volt)

Important: Assurez-vous d'alimenter le MCU (atmega8a) à 5 volt, et de fournir du 3.3 volt ET du 5 volt à la manette Gamecube.

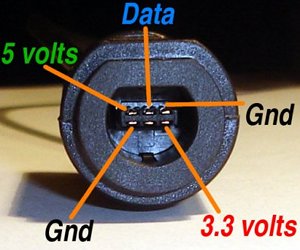

Voici le pinout des connecteurs Gamecube et NES.

Attention! Il n'y a aucun lien entre les couleurs des conducteurs et les couleurs dans l'image ci-haut.

goto top Retour en haut


Programmation et code source

Ce projet est distribué sous forme de code source (License GPL) et de fichier .hex prêt à utiliser.

Important!
Pour que le microcontrôleur fonctionne à la bonne vitesse, il est essentiel de configurer les 'fuses' correctement. Les valeurs pour ce projet sont:
Pour de l'information sur la programmation d'un AVR, visitez ma page sur la programmation d'AVR

Voici sans plus tarder les fichiers:
Fichier(s)DateDescription
gamecube_to_nes-1.1.1.tar.gz (24.2 KB)
gc_to_nes-1.1.1-atmega168.hex (16.8 KB)
2 Septembre 2013 Support du atmega168
gc_to_nes-1.1.tar.gz (23.4 KB)
gc_to_nes-1.1.hex (18.3 KB)
15 Avril 2012 Nouvelle version corrigée pour fonctionner correctement avec Mario Bros 3.
gc_to_nes-1.0.tar.gz (21.2 KB)
gc_to_nes-1.0.hex (8.7 KB)
Février 2012 Version initiale.

goto top Retour en haut


Avertissement

Je ne saurais être tenu responsable pour les dommages que la mise en œuvre des instructions présentées sur cette page pourraient causer à votre équipement ou à vous-même. Aussi, je ne donne aucune garantie quant à l'exactitude des informations et à leur fonctionnement. Notez toutefois que les procédures ci-haut ont fonctionnées sans aucun problème pour moi.
