Horloge à projection



L'idée

Lorsqu'un ami m'a montré une horloge pouvant projeter l'heure au plafond de sa chambre, je me suis dis que je pourrais m'en construire une en modifiant une montre.

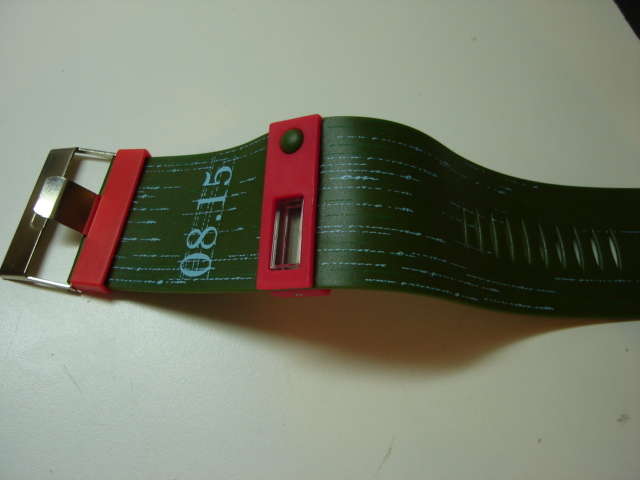

J'ai acheté une montre assez moche dans un magasin ou tout est à un dollar. Une montre pas montrable ;) Au moins elle est facile à démonter...

goto top Retour en haut


Démontage de la montre

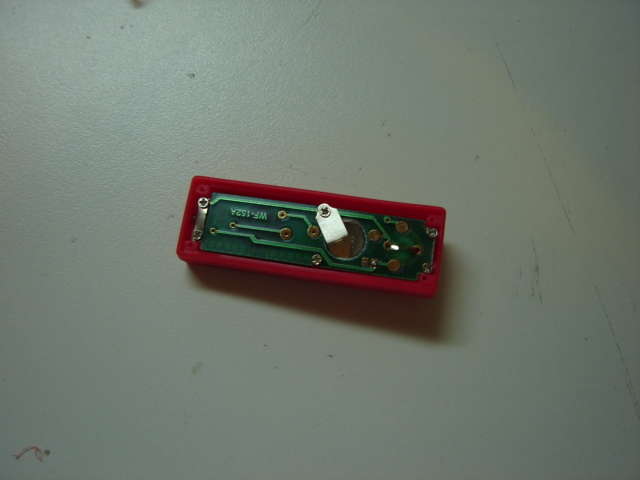

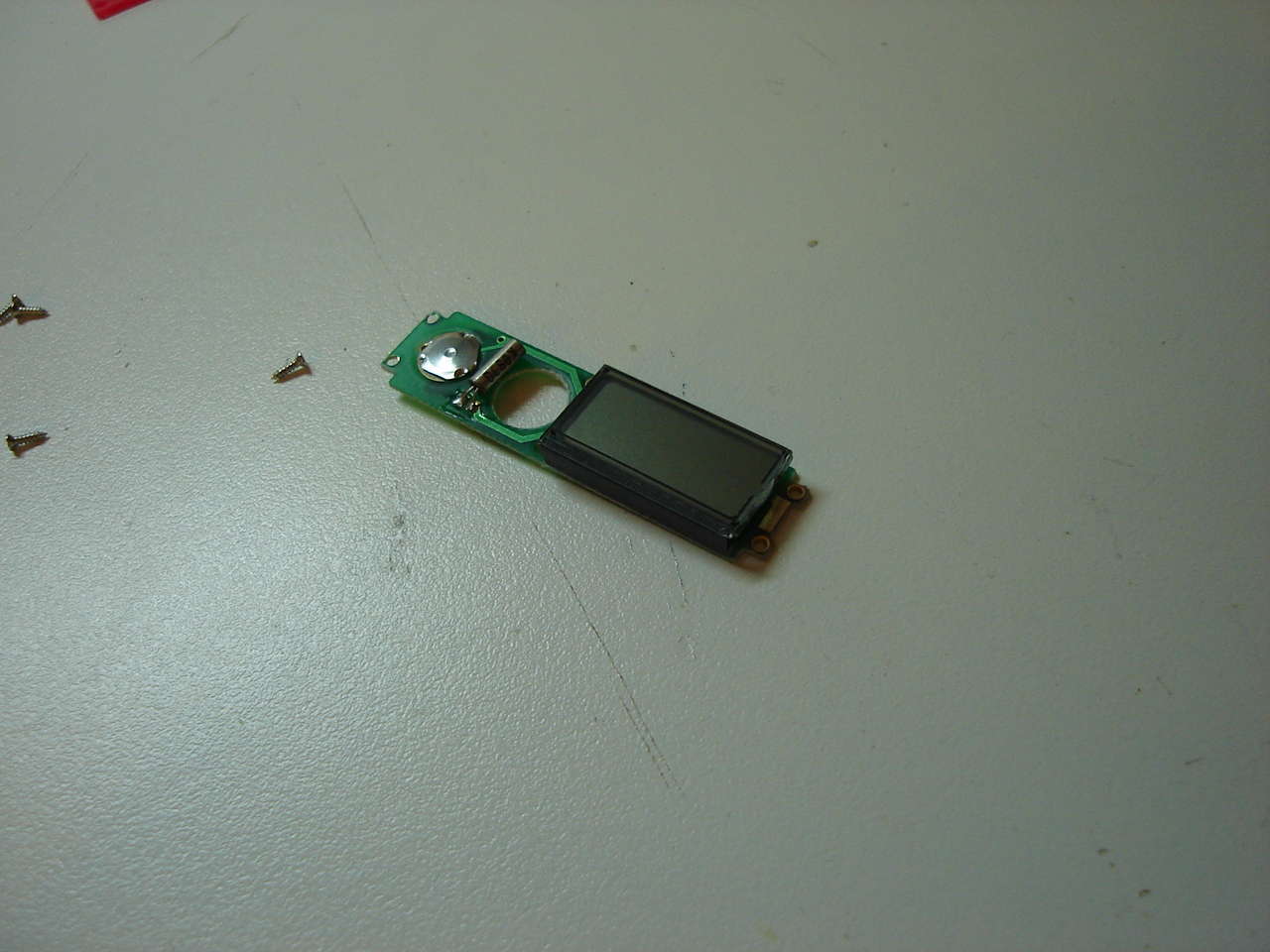

Il suffit d'enlever les vis pour sortir le circuit..

Le LCD est monté par dessus le circuit. Une bande de caoutchouc conductrice le retiens en place et permet au courant électrique d'atteindre le lcd. Il suffit de l'arracher.

goto top Retour en haut


Blanc sur noir

Tel quel, le lcd n'est pas utilisable. Il faut que (1) la lumière puisse le traverser et (2) qu'il affiche blanc sur noir (transparent sur opaque).

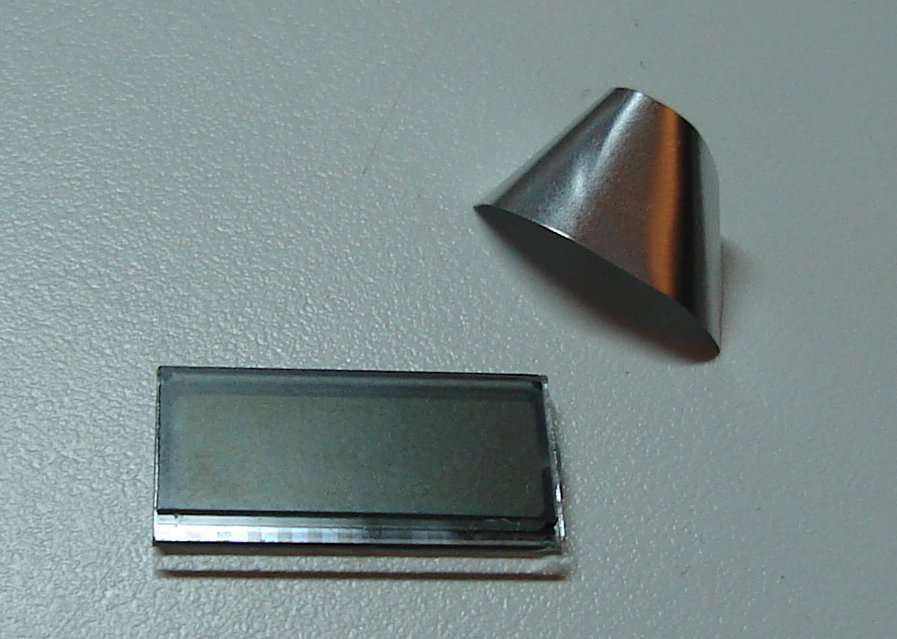

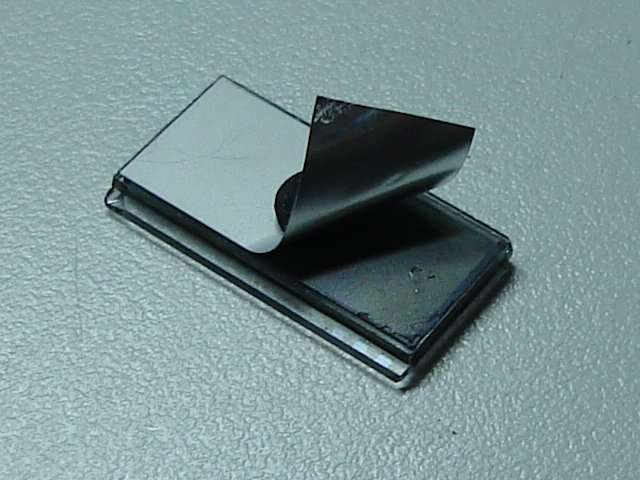

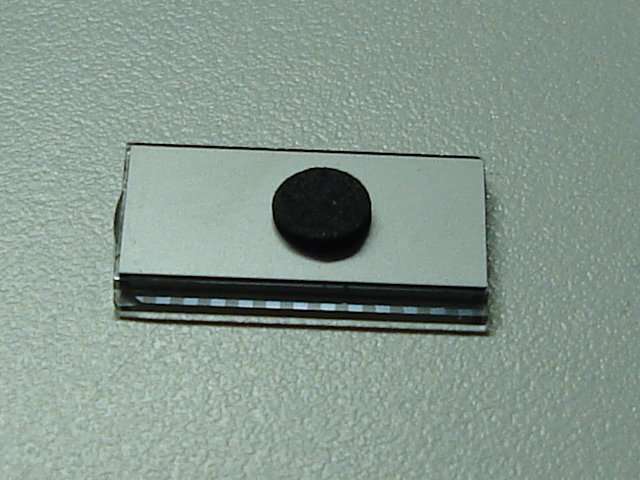

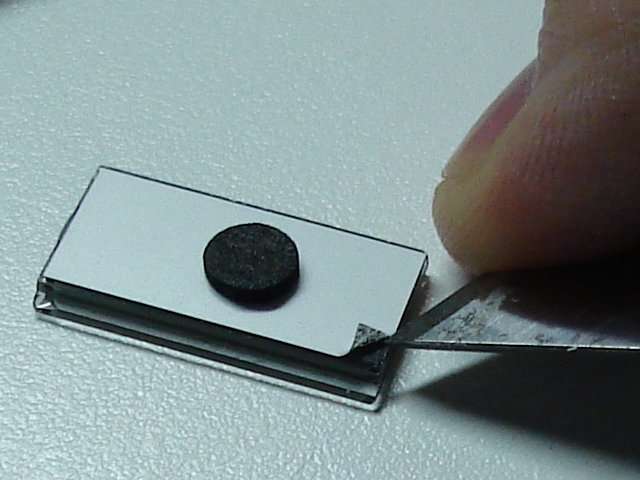

Pour le rendre transparent, il suffit d'enlever la pellicule réfléchissante:

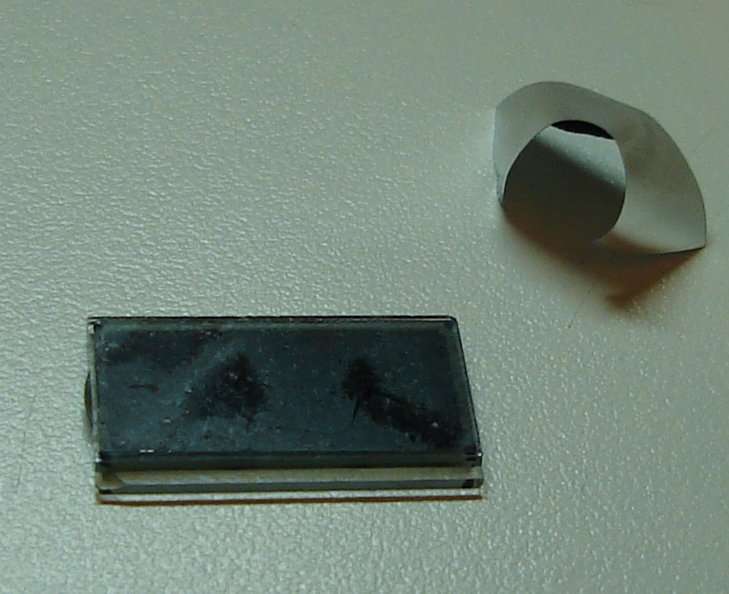

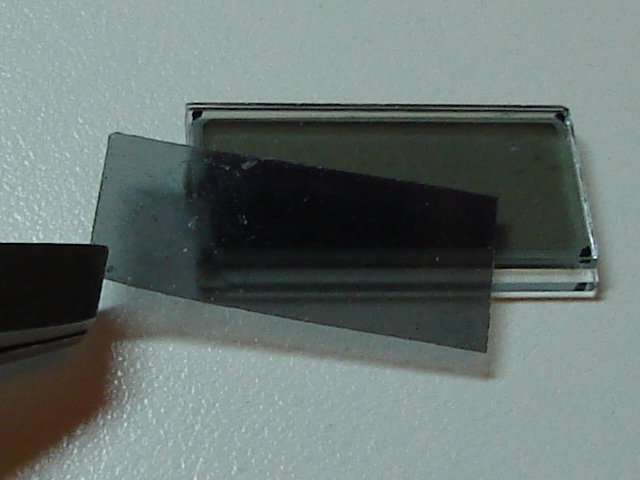

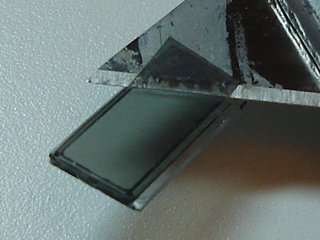

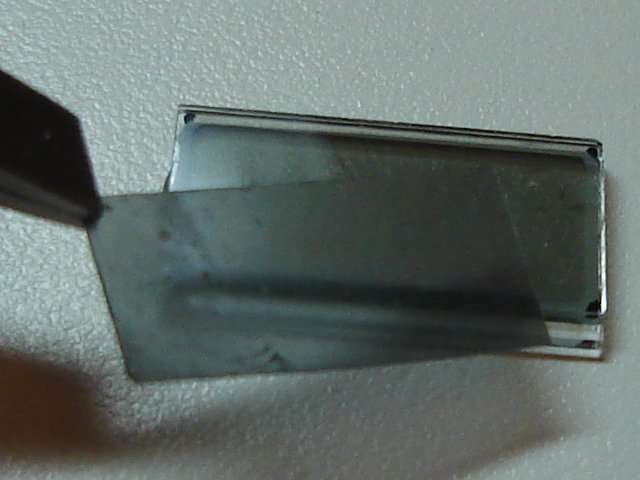

Pour l'affichage transparent sur opaque, il suffit d'inverser la feuille de polarisation située à l'avant du LCD:

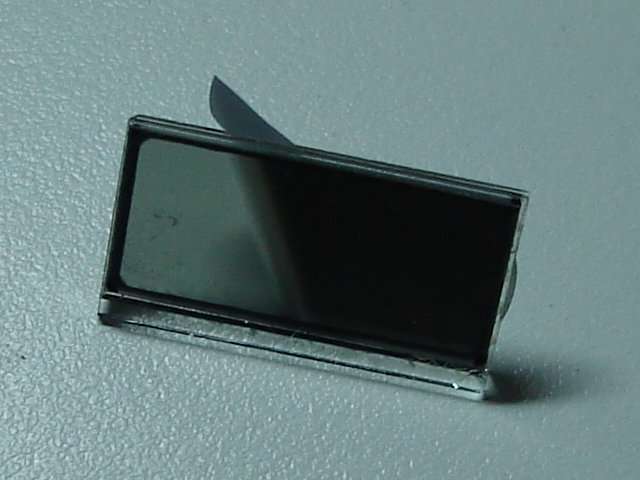

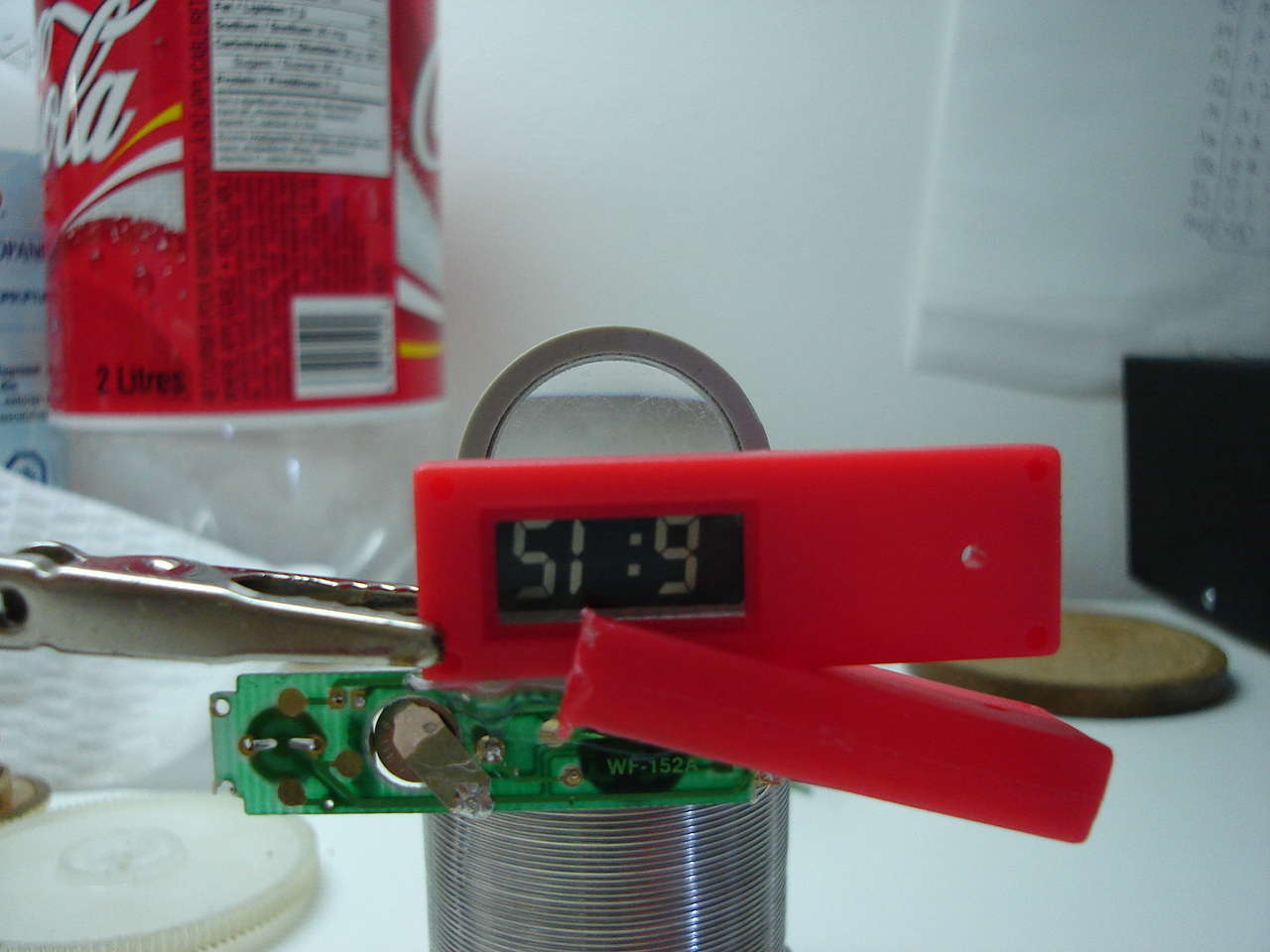

Voyez la différence. À gauche: avant, à droite: après:


Pour plus d'information sur la techologie LCD, consultez la page sur les écrans à cristaux liquides de Wikipedia.

goto top Retour en haut


Reinstallation du LCD

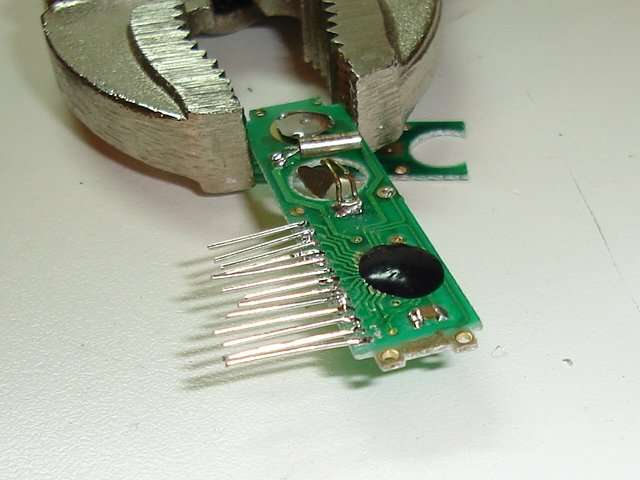

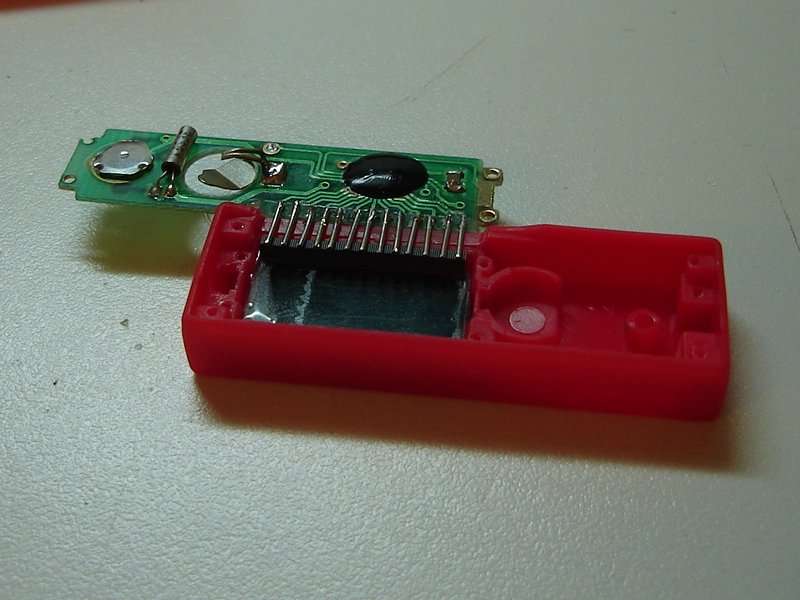

Pour enlever le circuit imprimé de la trajectoire de la lumière, j'ai installé des broches:

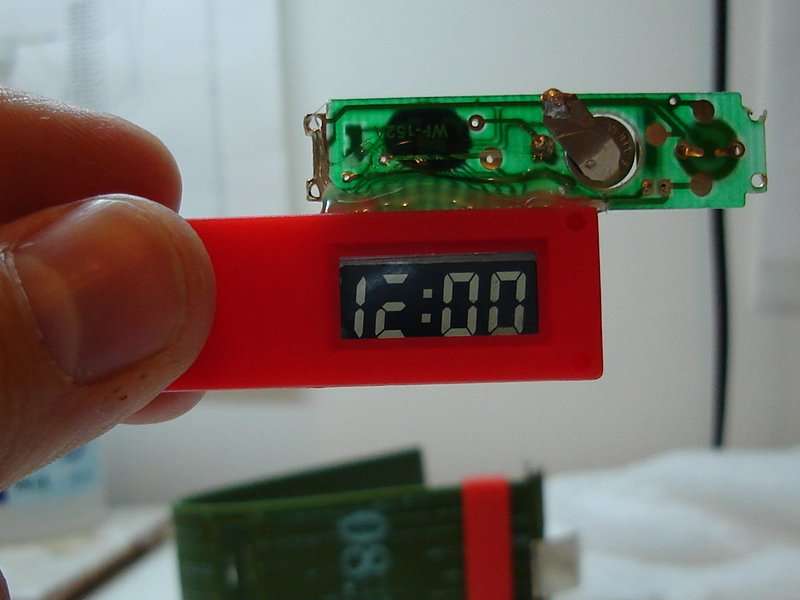

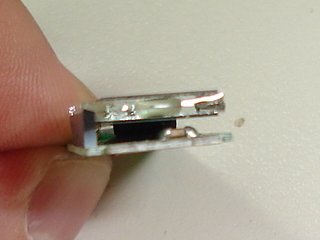

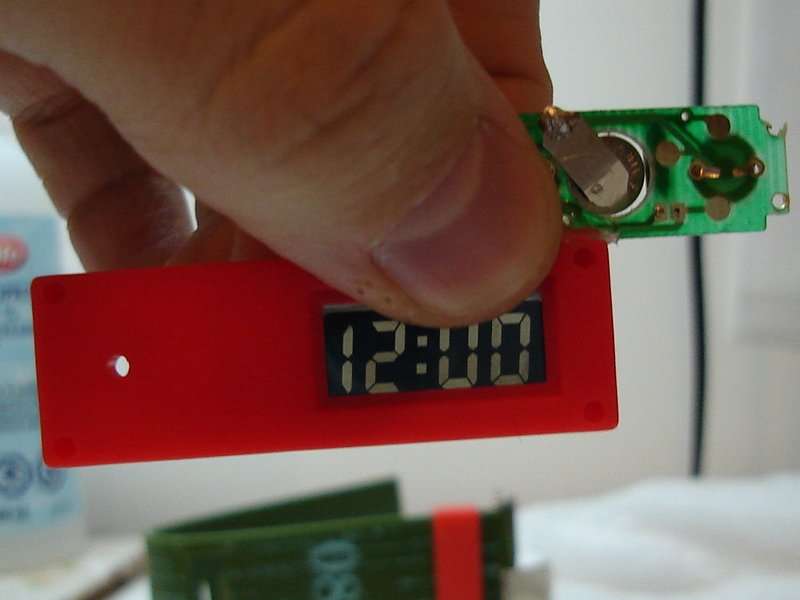

Il faut maintenir une pression suffisante pour que le contact entre les broches et la bande de caoutchouc soit bon. Autrement, certains segments ne fonctionneront pas:

goto top Retour en haut


Boutons

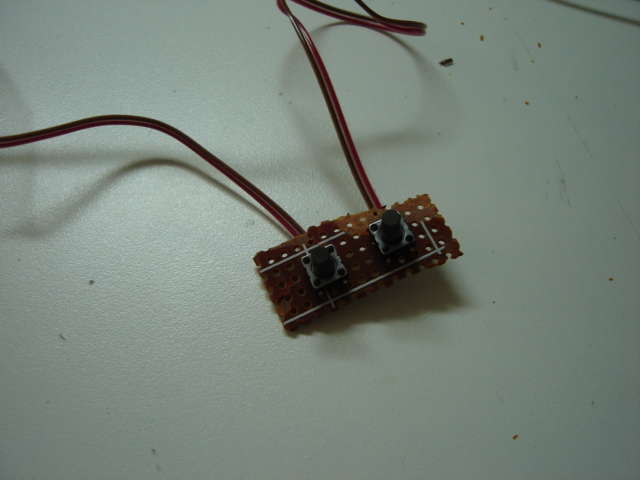

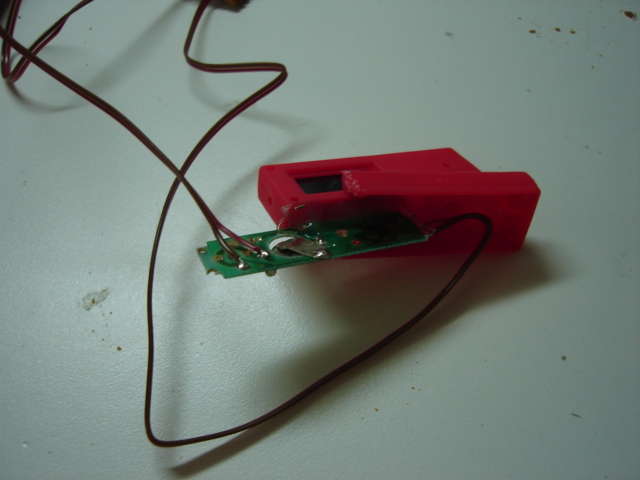

Afin de pouvoir ajuster l'heure facilement, j'ai installé deux boutons sur une plaquette. J'ai ensuite soudé les fils sur le circuit imprimé de la montre:

goto top Retour en haut


Éclairage et lentille

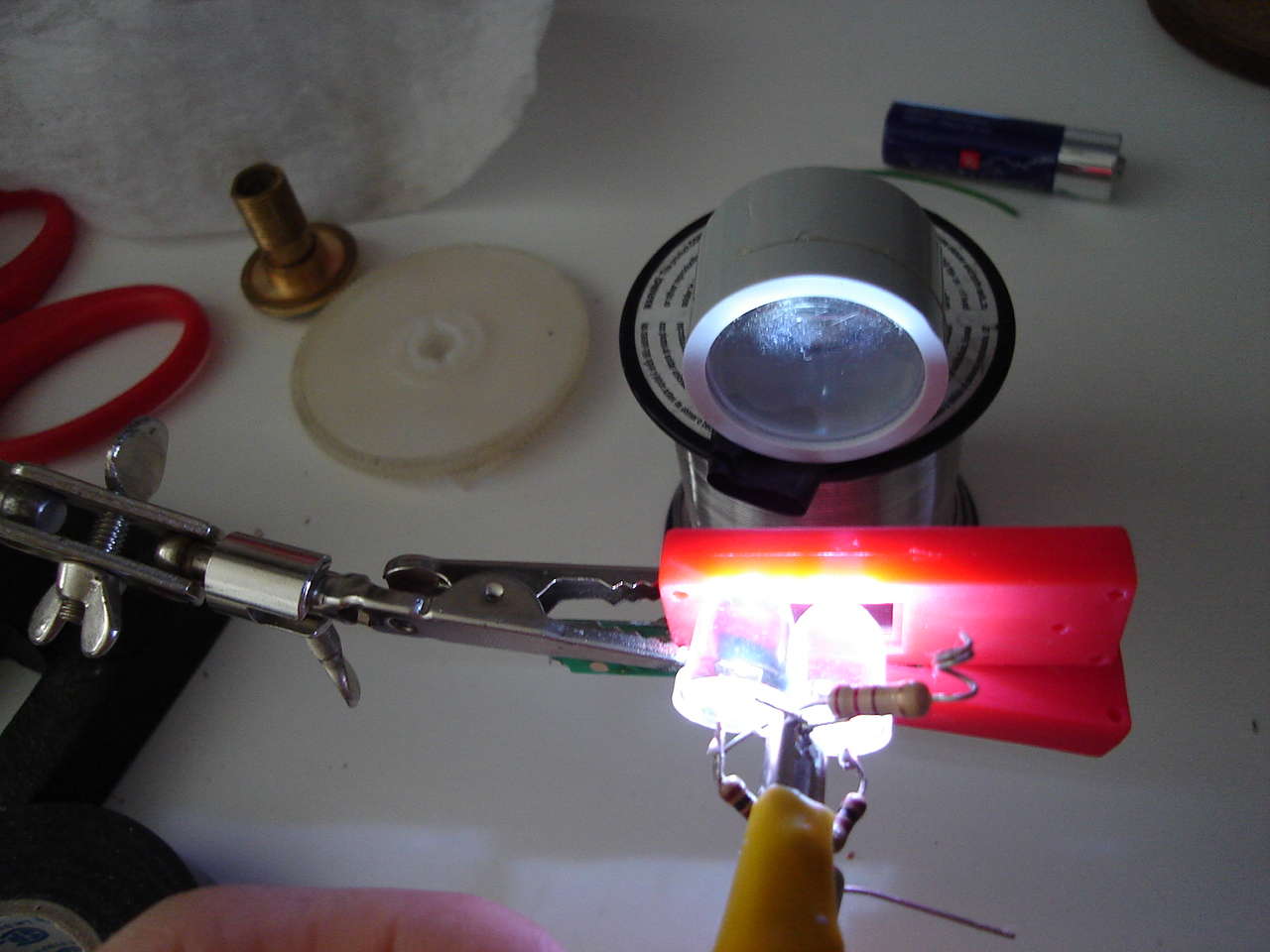

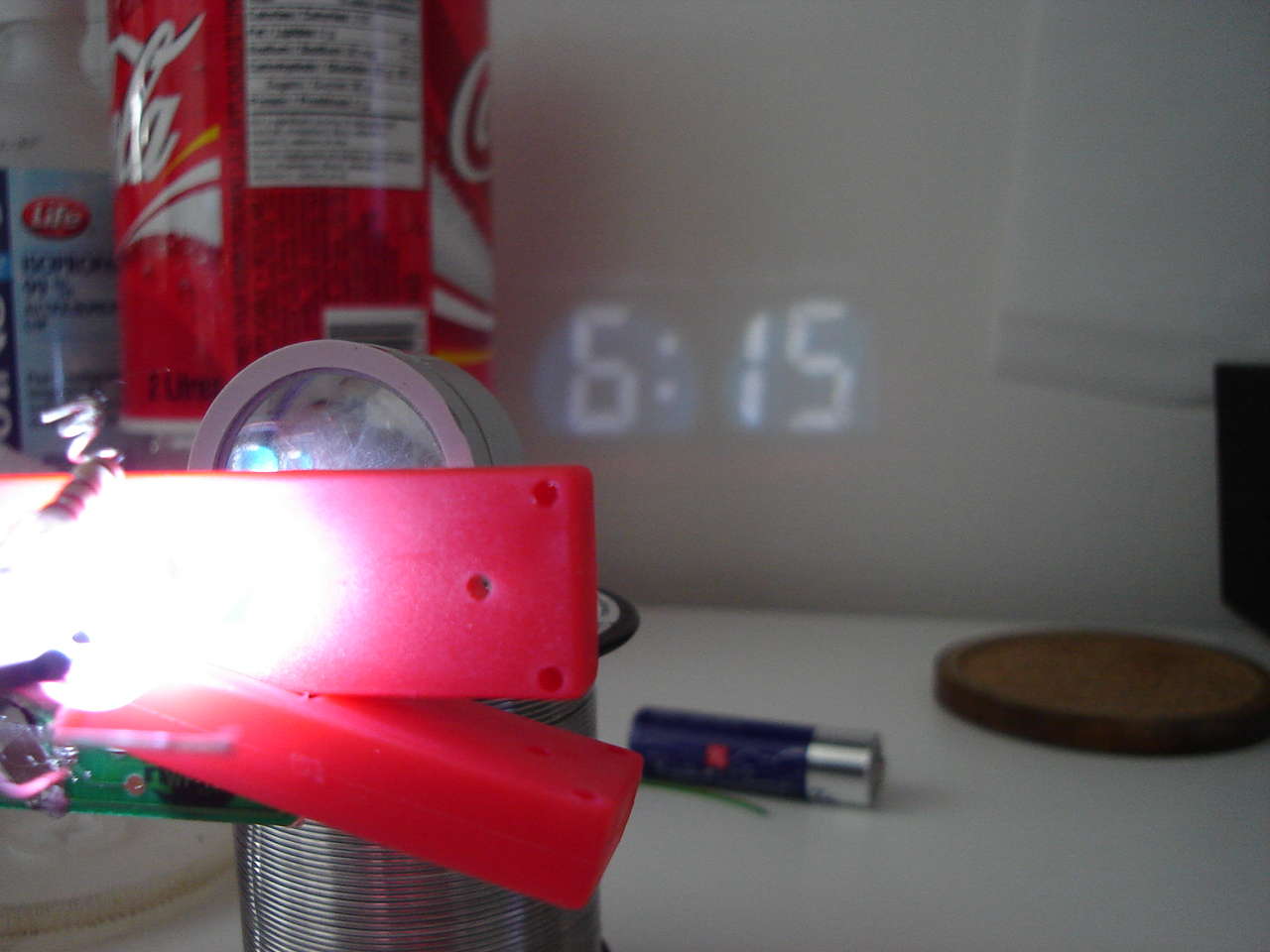

Comme éclairage, j'utilise 2 leds haute intensité. Une loupe placée à l'avant permet de faire le focus.


Voici comment il faut positioner le LCD pour que l'heure s'affiche à l'endroit:

goto top Retour en haut


Photos

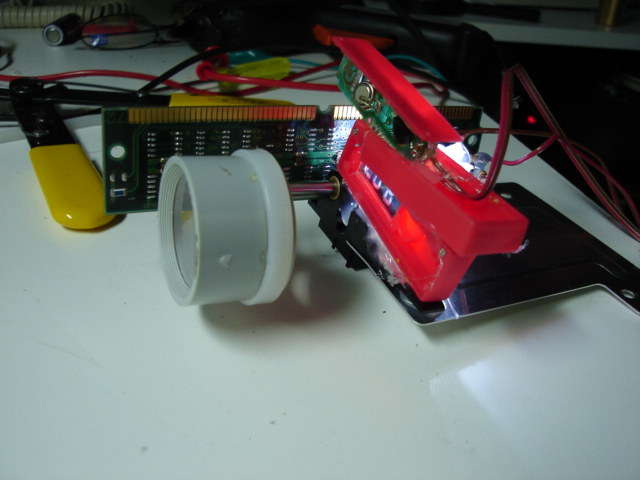

L'assemblage final n'est pas très beau à voir, mais au moins ca fonctionne. C'est construit à l'aide de pièces variés, le tout tenant ensemble à l'aide de colle chaude.

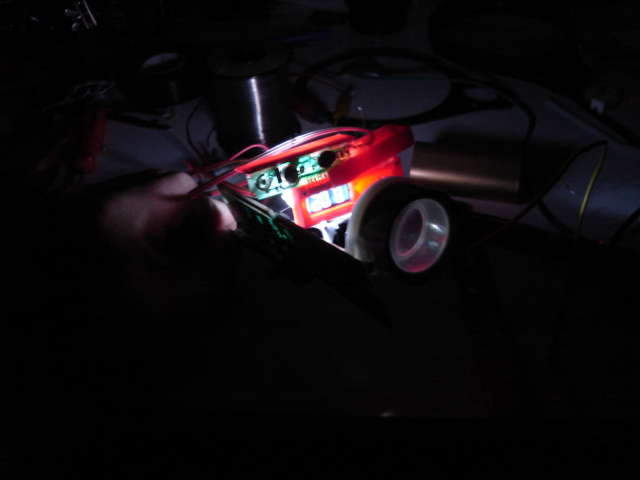

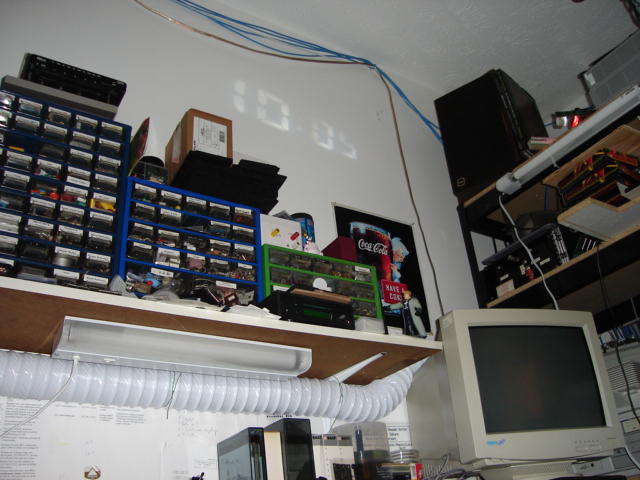

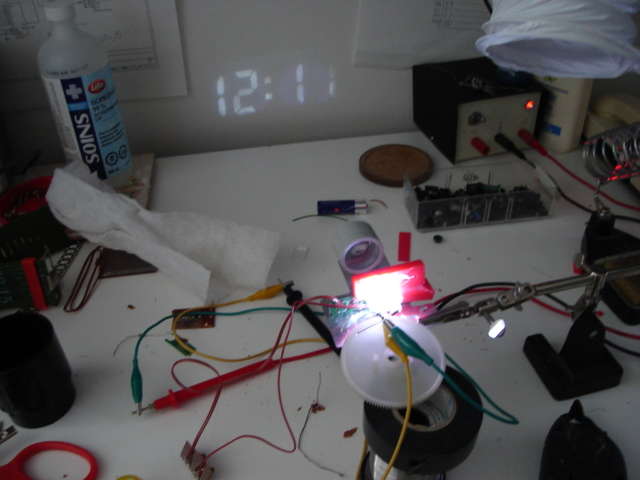

L'horloge en action, sur mon mur de laboratoire:

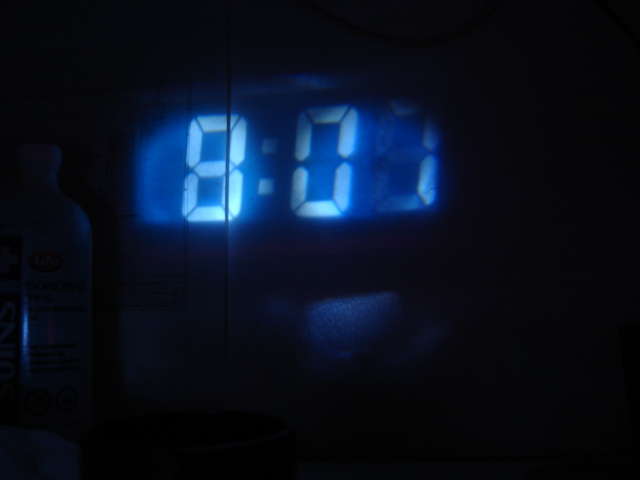

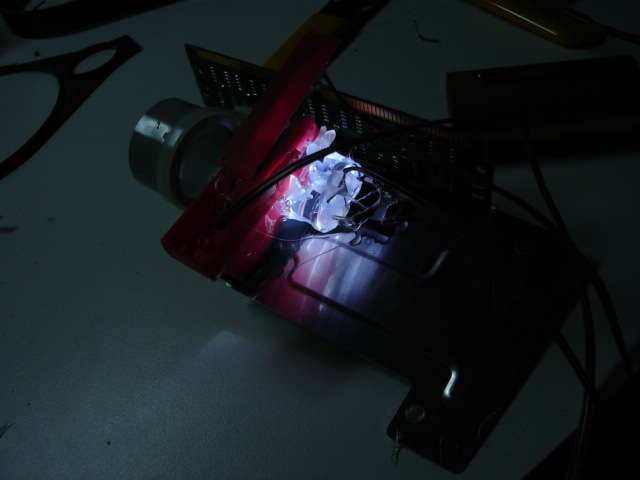

L'horloge dans l'obscurité:
