Scelleur de sac de plastique construit avec les moyens du bord.



Principe

Ayant parfois besoin de sceller des petits sacs pour expédier des composantes électroniques, mais ne voulant pas faire l'acquisition d'un appareil spécialisé, j'ai réalisé ce montage avec les pièces que j'avais sous la main. Il s'agissait simplement de faire circuler un courant de manière contrôlée dans un fil afin de le faire chauffer suffisamment pour faire fondre le plastique du sac, mais sans le brûler.

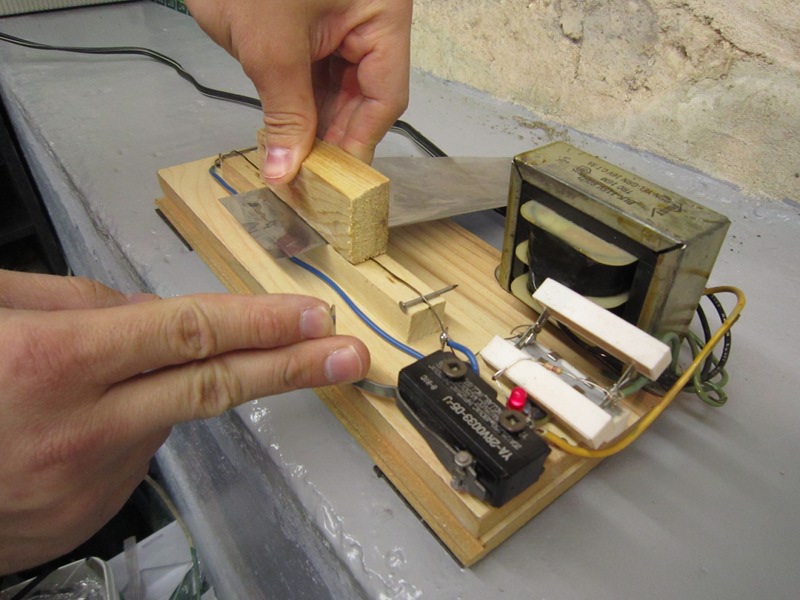

Voici le résultat:


ItemDescription
1Alimentation secteur (115v AC)
2Transformateur abaissant la tension à 9 volts AC
3Résistances pour réduire le courant maximal. (Sans cela, le fil chauffant devient rouge)
4Interrupteur momentané (très important pour la sécurité. Empêche d'oublier l'appareil en mode chauffage)
5Clou pour tendre le fil chauffant et l'éloigner du bois.
6Fil chauffant. Fait à partir d'un métal de basse conductance.


Voici quelques photos plus rapprochées:

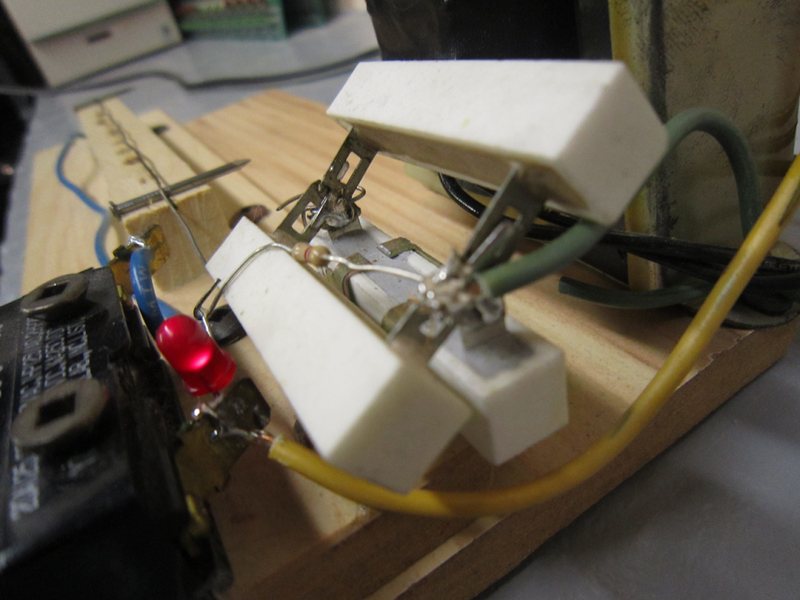

Item 3: Résistances

Item 3: Résistances

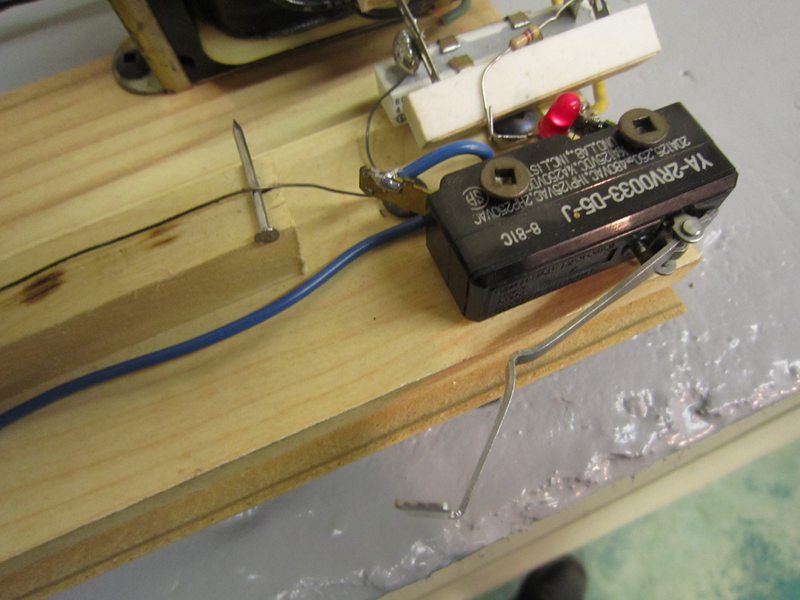

Item 4: Interrupteur

Item 4: Interrupteur

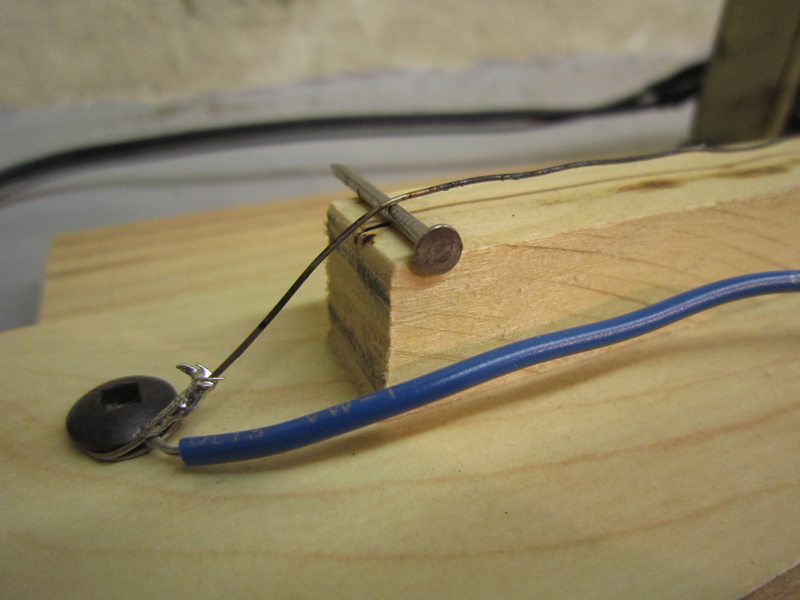

Item 5: Clou

Item 5: Clou

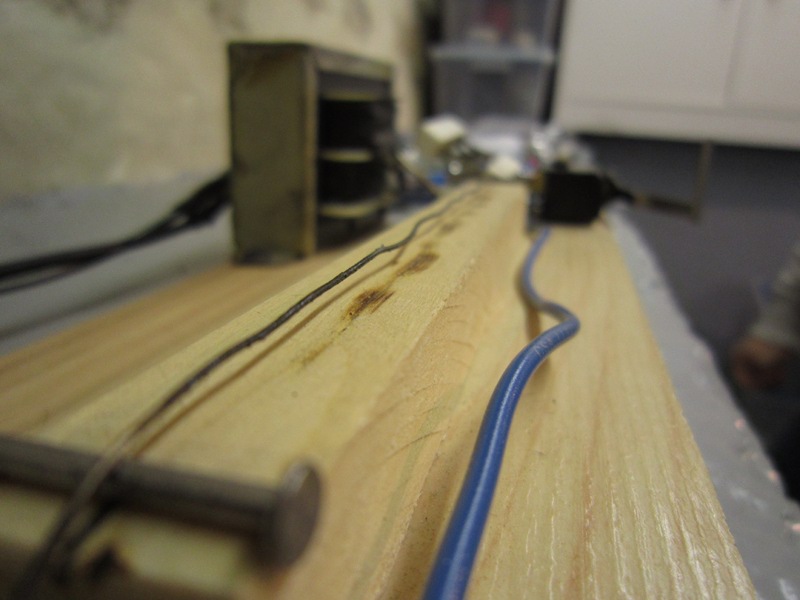

Item 6: Fil chauffant

Item 6: Fil chauffant

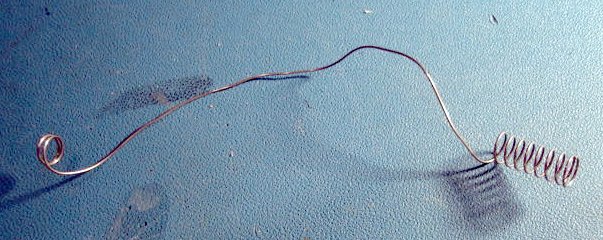

Le fil chauffant a été obtenu en déroulant et étirant un ressort de compression. Il semble que le métal utilisé pour la plupart des ressorts soit un mauvais conducteur. Parfait pour un fil chauffant!

goto top Retour en haut


Utilisation

Pour sceller un sac, il suffit de maintenir le sac sur le fil et faire chauffer pendant environ 5 secondes. Le temps doit être ajusté selon l'épaisseur des sacs, mais on s'y habitue rapidement.

Voici comment il est facile de compartimenter un grand sac pour emballer des petites pièces: (quelques étapes sautées)

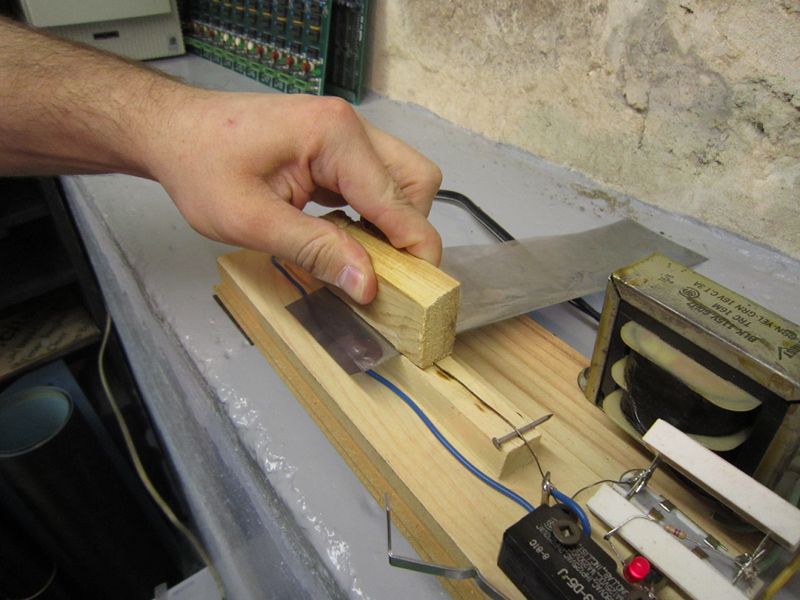

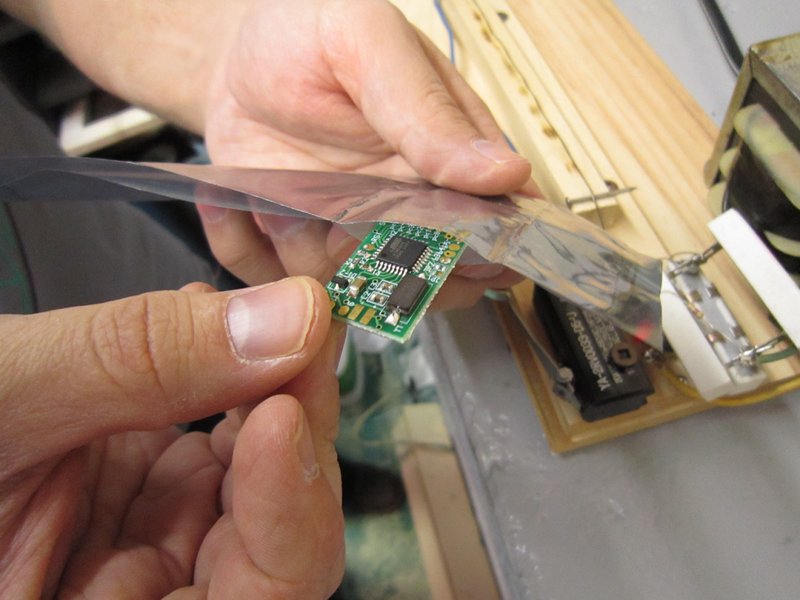

Étape 1 : Placement

Étape 1 : Placement

Étape 2 : Chauffage (5 secondes)

Étape 2 : Chauffage (5 secondes)

Étape 3 : Utiliser

Étape 3 : Utiliser

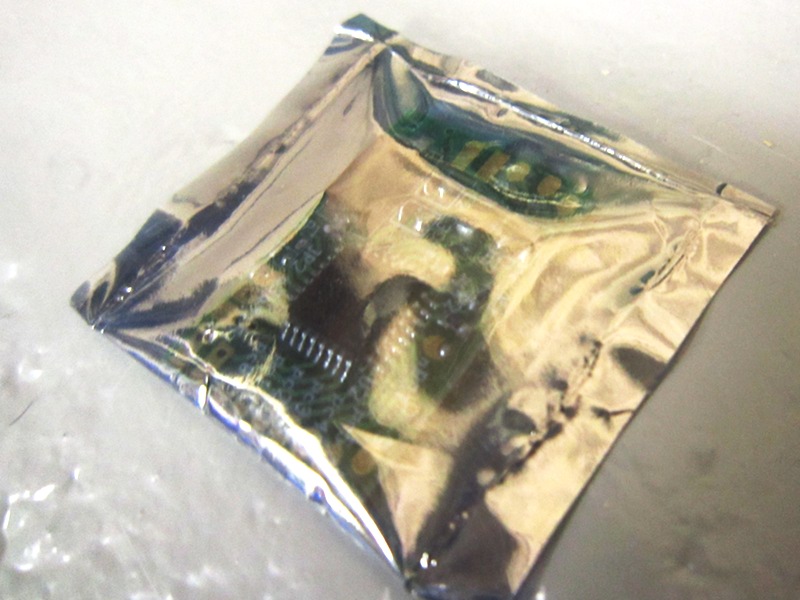

Résultat

Résultat

goto top Retour en haut


Données techniques

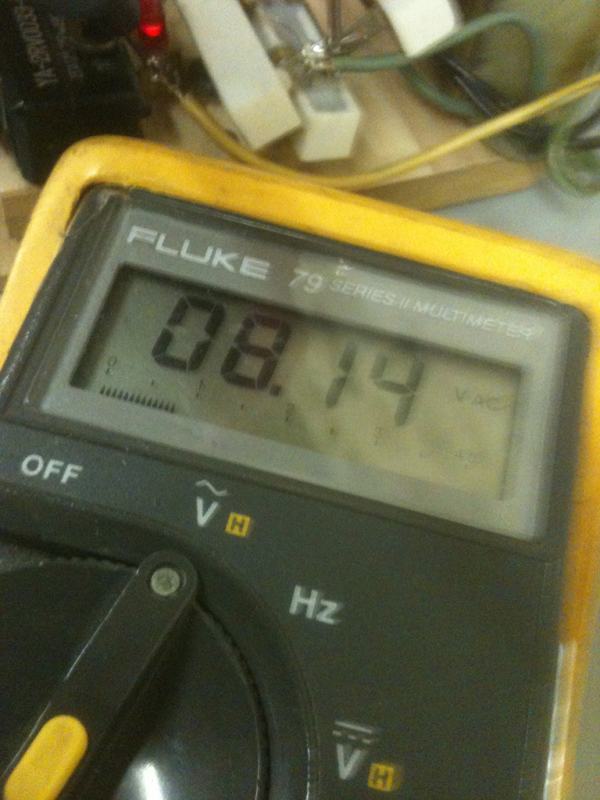

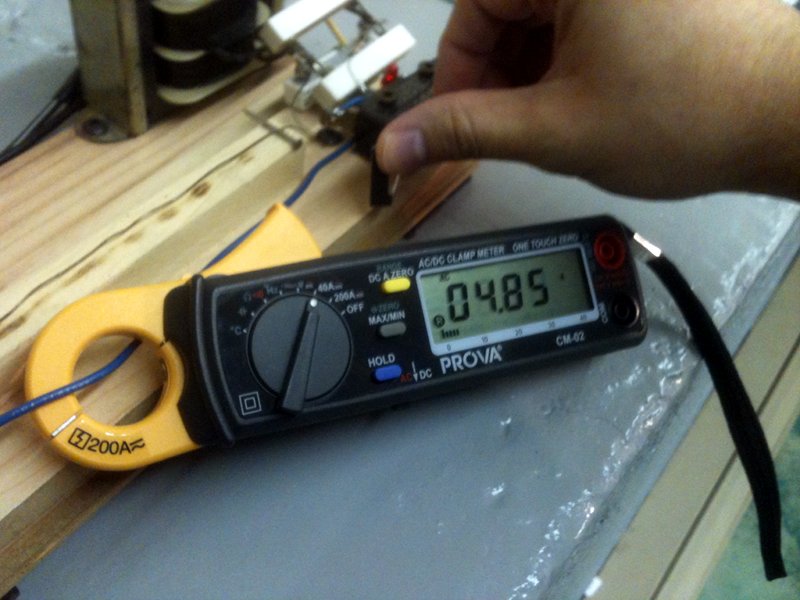

Oui, le courant dépasse le 1.3A spécifié pour ce transformateur. Il sature, le voltage tombe et si le circuit restait alimenté trop longtemps, le transformateur deviendrait probablement très chaud. C'est pourquoi il est très important d'utiliser un interrupteur momentané. Je recommande fortement d'installer un interrupteur pour couper l'alimentation secteur lorsque le montage n'est pas utilisé. Sinon, au moins le faire en le débranchant le câble d'alimentation ou en utilisant l'interrupteur d'une "power bar".

On remarquera aussi qu'il manque un fusible du côté secteur. Il est important d'en installer un, même si j'ai omis de le faire sur ces photos.

goto top Retour en haut


Avertissement

Je ne saurais être tenu responsable pour les dommages que l'utilisation des informations ou la mise en œuvre des instructions présentées sur cette page pourrait causer à votre équipement, à vous-même ou à autrui. Aussi, je ne donne aucune garantie quant à l'exactitude des informations et à leur fonctionnement.
